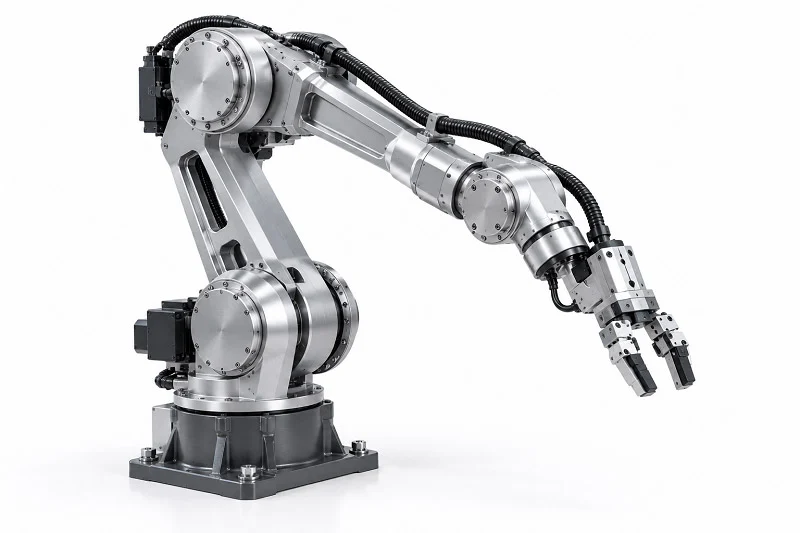

AIロボットCNC加工は、ハーモニックドライブハウジング、ベアリングシート、サーボモーターマウント、センサーブラケットなどの重要な部品を製造します。これらの部品には、±0.005インチ以下という非常に厳しい寸法精度が求められます。リーマ加工された穴は、±0.0005インチの精度で加工できます。これらの部品の製造には、5軸フライス加工、スイス型旋盤加工、ワイヤ放電加工が用いられます。材料には、6061アルミニウム、ステンレス鋼、PEEKなどがあります。最大の課題は、薄肉部の歪み、サブミクロン公差の維持、異種材料の固定です。これらの課題を解決するために、スマートツールパス、応力除去ステップ、適応制御が用いられます。ロボットのすべての関節、アーム、エンドエフェクタは、この精度に依存しています。以上が簡単な概要です。それでは、詳細を見ていきましょう。
AIロボットによるCNC加工の概要
定義と重要性
AIロボットのCNC加工とは、ロボットが動き、感知し、作業するために必要な形状に金属やプラスチックを切削する技術です。ロボットの設計ファイルと実際の機械をつなぐ架け橋のようなものと考えてください。この工程がなければ、ロボットアームは単なる図面に過ぎません。このプロセスによって、原材料がほぼガタつきなく組み合わさる完成部品へと加工されます。
なぜこれがそれほど重要なのでしょうか？ロボットは1日に何千回も同じ動作を繰り返します。ある部分のわずかな誤差が、アーム全体の大きな誤差へと発展してしまうのです。そのため、工場では一般的な製造業よりもはるかに厳しい公差が求められます。セットアップから最終検査まで、あらゆる段階で細心の注意が必要なのです。
主要コンポーネントの概要
ロボットの組み立てにおいて、いくつかの部品は繰り返し登場します。ハーモニックドライブハウジングは、関節に動力を与えるギアを保持します。ベアリングシートは、シャフトが正確に回転するようにします。サーボモーターマウントは、モーターを関節と一直線に固定します。センサーブラケットは、カメラとエンコーダーを配置し、データがクリーンな状態を保つようにします。それぞれが独自の役割を果たしますが、すべてに厳しい寸法精度が求められます。
これらの部品は単純なブロックではありません。多くはポケットや穴、薄い壁を備えています。ハウジングには、数万分の1インチ以内の真円度を保つ穴が必要になる場合があります。ブラケットには、センサーが毎回同じ角度を読み取るために、平面が必要になる場合があります。寸法が1つでも間違っていると、ロボットの動作がずれてしまいます。
ロボット工学において精度が重要な理由
ロボット工学におけるAIロボットのCNC加工精度は、ロボットの動作性能に直接影響します。その精度は高い水準を維持します。加工ロボットは通常、±0.03mm～0.05mmの精度で繰り返し加工を行います。機械操作ロボットは±0.05mm～0.1mmの精度で動作します。一般的な加工精度も、工具、スピンドル、キャリブレーションによって異なりますが、ほぼ同じ範囲に収まります。
| ロボットの種類／状況 | 精度要件 |
| 加工ロボット（標準的な繰り返し精度） | ±0.03mm～±0.05mm |
| 機械操作ロボット（精密） | ±0.05mm～±0.1mm |
| 一般機械加工精度 | ±0.05mm～±0.1mm |
| 中程度の作業を行う機械加工ロボット | ±0.03mm～±0.1mm |
ロボットがCNC装置と連携して作業する場合、誤差の許容範囲は非常に狭い。部品の積み込みや積み下ろし時にロボットがわずかにずれただけでも、機械が間違った場所を切削してしまう可能性がある。
優れた機械加工は、次の3つの点でメリットをもたらします。
- 位置決め精度の向上：機械的な遊びが少なくなり、モーターマウントとジョイントハウジング間の位置合わせが向上します。
- 再現性の向上：部品の寸法が一定であるため、ロボットはより少ないばらつきで動作を繰り返すことができます。
- 振動の低減：滑らかな接触面がアンバランスやずれを軽減し、動作を安定させます。
CNC加工は、自動化されたプロセスと、レーザー干渉計、プローブシステム、熱補償などの高度なツールによってこれらの目標を達成します。この自動化により、手作業によるばらつきが排除されます。定期的な校正によって部品は許容範囲内に維持され、それがロボットのあらゆる動作の再現性を直接的に向上させます。
AIロボットCNC加工における一般的なCNC加工部品
ハーモニックドライブハウジングおよびベアリングシート
ハーモニックドライブハウジングは、あらゆるジョイントアセンブリの中核を成す部品です。波動発生器、フレキシブルスプライン、円形スプラインを一体として保持する役割を果たします。これらの部品は完全に位置合わせされていなければなりません。わずかなずれでもギアの噛み合い方が変わり、効率が低下し、ドライブの摩耗が早まります。
ベアリングシートはこれらのハウジングの内側に収まります。ベアリングシートは回転軸を安定させる役割を果たします。シートが完全に真円でないと、軸がぐらつきます。その結果、アームは正しい位置に保持できなくなります。そのため、これらの部品の機械加工は非常に重要なのです。ハウジングの穴径、位置決め深さ、垂直度はすべてシステムとして連携して機能します。これらのいずれかがずれると、アセンブリ全体に問題が発生します。
ここで求められる精度は非常に高い。波動発生器の楕円カムは±0.003mmの形状精度を必要とする。フレキシブルスプラインの薄肉カップは、わずか0.3～0.6mmの肉厚で±0.003mmの同心度を必要とする。機械加工者は、綿密な工程管理と安定した治具によってこれらの数値を達成する。形状にわずかな変化が生じるだけでもトルクリップルが発生する。そのため、ジョイントコントローラはスムーズな動作を維持するためにより多くの負荷がかかる。
ハーモニックドライブは、ハウジングの形状に非常に敏感です。フレキシブルスプライン、円形スプライン、および波形発生器は、メーカーからサブミクロン単位の振れ精度で出荷されます。ハウジングの穴が真円でなかったり、位置決め深さがずれていたり、垂直度が緩かったりすると、フレキシブルスプラインに不均一な予圧がかかり、600ドルの部品が20,000時間ではなく200時間で破損してしまいます。マウントは機械加工する必要があります。回避策はありません。
クロスローラーベアリングの座面は±0.002 mmの精度が必要です。円形スプラインの内歯基準穴は±0.003 mmの精度が必要です。アクチュエータハウジングには、0.005 mmの同軸度を持つペアベアリング座面が必要です。これらの数値は、多くの場合、単一セットアップの旋削加工によって実現されます。これらの数値は、ギアのかみ合いの物理法則に基づいています。これらは必須事項です。
これらのハウジングには、6061アルミニウムが一般的に使用されています。切削加工が容易で、寸法安定性にも優れています。より高い負荷がかかる場合は、ステンレス鋼や合金鋼が使用されることもあります。どちらを選択するかは、トルク要件と重量制限によって異なります。
サーボモーターマウントおよび構造フレーム
サーボモーターマウントは、モーターをジョイントに対して一直線上に固定します。マウントがずれていると、モーターシャフトが固着してしまいます。これはエネルギーの無駄遣いと発熱の原因となり、アームは時間とともに本来の軌道からずれていきます。
構造フレームはアセンブリ全体を一体化させる役割を果たします。ハウジング、マウント、ブラケットを一体の強固なユニットとして接続します。フレームにたわみが生じると、ツール先端の精度が低下します。また、負荷がかかった際にフレームがねじれると、アームの位置が予測不能になります。
材料の選択は、これらの部品の性能を左右します。以下に、一般的な4つのグレードを比較します。
| 材料グレード | 熱伝導率(W/m・K) | 降伏強さ（MPa） | 主なメリット |
| アルミ6061-T6 | 167 | 270 | 高耐熱性／軽量 |
| アルミ7075-T6 | 130 | 500-540 | 最大限の剛性／軽量 |
| AISI1045鋼 | 49.8 | 450-600 | 高剛性／コスト効率に優れている |
| マグネシウム AZ91D | 72 | 160 | 超軽量 |
6061-T6は、ほとんどのジョイントアセンブリにおけるマウントのAIロボットCNC加工において最適な材料です。放熱性に優れ、軽量です。マウントはモーターのヒートシンクとしても機能します。ロボットのCNC加工では、熱の蓄積がアライメントのずれを引き起こすため、これは非常に重要です。マウントによる適切な熱管理により、モーターは最大トルクで動作し続けます。
7075-T6は、アームが高速で動く際にその真価を発揮します。高い降伏強度により肉厚を薄くすることが可能で、回転慣性を低減し、アームの加速速度を向上させます。重量増加を抑えつつ剛性を必要とする高速軸に最適です。
AISI 1045鋼は、低コストで高い剛性を実現します。重量がそれほど重要でない用途に適しています。AZ91Dマグネシウムは最も軽量な選択肢です。重量増加が許されないドローンや携帯型アームなどに最適です。
センサーブラケットおよびコントローラー筐体
センサーブラケットは、カメラ、LiDARユニット、エンコーダーなどを保持する部品です。これらの部品は見た目はシンプルですが、厳しい要件が課せられています。ブラケットがたわんだりずれたりすると、センサーの読み取り値が狂ってしまいます。するとロボットは誤ったデータに基づいて動作し、ピックアンドプレース作業が失敗したり、衝突事故を引き起こしたりする可能性があります。
わずか1°の設置角度の誤差でも、距離計算に大きな誤差が生じる可能性があります。AIロボットによるCNC加工は、0.002mm以下の平面度公差を実現することでこの問題を解決します。これにより、センサーは動作軸と完全に平行に保たれます。加工されたブラケットは、サイクルごとに位置を維持します。
コントローラ筐体は電子機器を保護する役割を担っています。そのため、コネクタやケーブルグランド用の穴が正確な位置に開けられている必要があります。また、埃や冷却液の侵入を防ぐためのシーリングも必要です。穴の位置がずれていると、コネクタが正しく接続されない可能性があります。
これらの特注ロボット部品に対するCNC加工プロセスは、明確な利点をもたらします。
- ±0.005 mmという高精度な公差により、動作が重要な部品の正確な嵌合が保証されます。
- 厳密な位置合わせにより、センサーの読み取り値を歪めるような位置ずれ誤差が排除されます。
- 一貫した構造アライメントにより、振動や温度変化下でもデータの精度が維持されます。
材料には、アルミニウム、ステンレス鋼、そして温度安定性を重視する場合にはインバーなどが用いられます。電気絶縁性が重要な用途には、PEEKなどのプラスチックが適しています。各材料は、それぞれ異なる環境要件に対応しています。寸法検査報告書とCMMデータによって、各部品の公差が検証されます。
これらのセンサーブラケットは、一見シンプルなロボット部品であっても、厳密な制御が必要であることを証明している。あらゆる表面、あらゆる穴が重要なのだ。
AIロボットによるCNC加工における精度と公差
一般的な許容範囲
AIロボットによるCNC加工の許容範囲は、部品とその用途によって異なります。一般的な高精度CNC加工では、重要な特徴を±0.0002インチ（±5µm）以下に抑えます。高度な5軸加工機では、部品を3µm以内の精度で位置決めでき、全体の精度は13µm未満です。特殊なマイクロミーリングでは、±0.0002インチ（2～3µm）に達します。これらの数値は、ロボット部品にこれほど精密な加工が必要な理由を説明しています。
部品によって許容誤差が異なります。Nabtesco RV 減速機は、サイズに応じて 0.03～0.05 mm の同心度が必要です。Harmonic Drive の出力フランジとシャフトは、0.020～0.060 mm TIR で動作します。ロボットジョイントギアは、ISO 1328-1 の側面公差クラス 1～11 に従います。エンド オブ アーム ツールも異なります。ATI QC-46 ツールチェンジャーは、0.015 mm (0.0006 インチ) 以内で繰り返し動作します。Schunk PGN-plus パラレルグリッパーは、0.02 mm 以内で繰り返し動作します。Schunk EGP 64 ミニチュアグリッパーは、±0.2 mm 以内で繰り返し動作します。
| コンポーネント／アプリケーション | 一般的な許容範囲 |
| 一般的な高精度CNC加工（重要な特徴） | ±0.0002インチ（±5µm）以下 |
| 高度な5軸位置決め精度 | 3 µmまで（体積13 µm未満） |
| 特殊マイクロミーリング | ±0.0002インチ（2～3µm） |
| ナブテスコRV減速機（同心度） | 0.03～0.05 mm（フレームサイズによる） |
| ハーモニックドライブ出力フランジ/シャフト（TIR） | 0.020〜0.060 mm |
| ロボット関節ギア | ISO 1328-1 側面公差クラス 1～11 |
| EOATツールチェンジャー（ATI QC-46）の再現性 | 0.015 mm（0.0006インチ） |
| EOATパラレルグリッパー（Schunk PGN-plus）の繰り返し精度 | ２０ mm |
| EOAT小型グリッパー（Schunk EGP 64）の繰り返し精度 | ±0.2 mm |
表面仕上げの要件
表面仕上げは寸法公差と同様に重要です。高精度ロボット部品では、Ra 0.8 µmという極めて細かい表面仕上げが可能です。特殊なマイクロミーリング加工により、Ra 0.05 µmまで到達できます。これにより、追加の研磨工程が不要になります。これらの表面仕上げは、スムーズな関節動作と正確なセンサー配置を実現する上で不可欠です。
表面が粗いと摩擦や摩耗が生じます。また、センサーの読み取りを妨げる粒子が付着しやすくなります。滑らかな表面は振動を低減し、動作を安定させます。実際には、仕上げ仕様によって使用する加工プロセスが決まることがよくあります。Ra 0.05 µm の精度が求められる部品には、通常のフライス加工ではなくマイクロフライス加工が必要になる場合があります。追加コストはかかりますが、ジョイントの寿命が延び、よりクリーンなデータが得られるため、結果的にメリットがあります。
測定・検査方法
厳しい公差を満たすには、優れた機械加工だけでは不十分です。綿密な検査が不可欠です。工場では、寸法を確認するために三次元測定機（CMM）を使用します。レーザー干渉計は、作業領域全体の位置決め精度を検査します。プロービングシステムは、切削中の誤差を検出します。熱補償は、熱膨張をリアルタイムで調整します。
これらの方法により、手作業によるばらつきが解消されます。また、すべての部品に関するデータが得られます。寸法検査レポートとCMMデータにより、センサーブラケットやその他の主要部品の公差が確認できます。定期的な校正により、部品は仕様範囲内に維持されます。これにより、ロボットのすべての動作の再現性が向上します。このフィードバックループがなければ、たとえ高い加工精度であっても、確認や検証を行うことはできません。
AIロボットCNC加工の製造プロセス
すべての工程で部品を同じ方法で切断するわけではありません。形状が異なれば、必要な方法も異なります。工場では、AIロボット部品を製造するために主に3つの方法を用いています。それぞれの方法は、特定の種類の部品に対応しています。
複雑な形状に対応する5軸CNCフライス加工
5軸CNCフライス加工は、AIロボットによるCNC加工における重要な手法です。切削工具が5つの軸に沿って同時に移動することで、加工対象物を移動させることなく、傾斜面、アンダーカット、曲面などを加工できます。
機械加工プロセスはCAD設計から始まります。エンジニアはCAMソフトウェアを使用して、その設計を切削指示に変換します。次に、固体ブロックが機械に投入されます。切削工具は、最終形状が現れるまで材料を層ごとに除去していきます。これにより、金属の機械的特性が維持されます。
3軸加工機は単純な角柱状部品の加工に適しています。複雑なロボット形状には5軸加工機が必要です。ロボットアセンブリには、多くの場合、多面的な高精度加工が求められます。グリッパー、ジョイント、フレームなど、あらゆる部品がこのアプローチの恩恵を受けます。その利点は明らかです。
- セットアップ回数の削減：1回のサイクルで全ての面に到達
- 表面仕上げの向上：工具が適切な角度を維持します
- より厳しい公差：動きが少ないほど誤差も少なくなる
- 複雑な形状：曲線や角度のある形状も問題ありません
- よりシンプルな組み立て：複数のボルト留め部品を1つの頑丈な部品で置き換える
- 工具寿命の延長：スマートな角度設計により工具の発熱を抑える
一般的なグレードとしては、6061アルミニウム合金と7075アルミニウム合金があります。これらの合金は切削加工がスムーズで、安定性にも優れています。ステンレス鋼は、より高い負荷に耐えることができます。フライス加工後、部品は仕上げ工程を経て加工されます。バリ取りによって鋭利なエッジが除去され、陽極酸化処理によって強靭な表面層が形成されます。
小径軸用スイス式旋削加工
スイス式旋盤は、小型で細長い部品の加工に適しています。スライド式の主軸台がガイドブッシュを通して棒材を押し進め、切削工具はそのブッシュのすぐ近くで加工します。この支持構造により、部品の曲がりを防ぎます。この加工方法は、長さ対直径比の高い部品の加工に最適です。
このAIロボットによるCNC加工方法は、シャフト、ピン、小型アクチュエータ部品に適しています。エンコーダシャフトは、スイス型旋盤で加工されることが多く、ベアリングピンや小型コネクタ部品も同様です。この加工方法では、非常に小さな直径でも厳しい公差を維持できます。一部のピンは、直径を0.002mm以内の精度で制御する必要があります。
一般的な選択肢としては、ステンレス鋼、真鍮、PEEKなどがあります。ステンレス鋼は耐腐食性に優れています。真鍮は素早く滑らかに切断できます。PEEKは絶縁性と耐薬品性を備えています。どの素材を選ぶかは、ロボットの動作温度と負荷によって異なります。
精度の高さは、スライド式ヘッドストック設計によるものです。切削工具が切削を行う際、棒材はブッシング内を移動します。加工対象物は支持点から大きく離れることがないため、高速回転時でも剛性が維持されます。これにより、長時間の連続加工でも安定した結果が得られます。
AIロボットアプリケーションにおいて、スイス型旋盤は特定のニーズを満たします。ハーモニックドライブシステムには、小型で精密なピンが必要です。センサーアセンブリには、エンコーダディスク用の正確なサイズのシャフトが必要です。これらの部品には、真円度と直径の精度が求められます。スイス型旋盤は、追加の研削加工なしでこれらの精度を実現します。
硬質材料および微細加工向けのワイヤー放電加工
ワイヤ放電加工は、従来とは異なる切削方法を提供します。細い通電ワイヤが加工対象物を通過し、電気火花によってプログラムされた経路に沿って材料が削り取られます。切削工具は加工対象物に接触しないため、切削力は発生しません。これにより、非常に硬い材料や薄い形状を歪みなく切削することが可能になります。
この工程は精密工作機械で行われます。ワイヤーはスプールから連続的に供給され、流体によって摩耗粉が洗い流されます。その結果、バリのない、優れた表面仕上げの切断面が得られます。
ワイヤ放電加工は、焼入れ鋼や超硬合金の切削加工に有効です。これらの材料は、標準的なフライス加工では硬すぎて切削できません。しかし、ロボット工学分野では頻繁に用いられています。ロボットアーム先端工具用の工具鋼は、ワイヤ放電加工で切削されます。超硬合金の摩耗面も、ワイヤ放電加工の恩恵を受けます。
ワイヤ放電加工は、内部形状の加工にも優れています。従来のフライス加工では、歯車の内径形状を切削するのは困難ですが、ワイヤ放電加工なら下穴から簡単に加工できます。薄肉の狭い溝もきれいに仕上がります。
トレードオフは速度です。ワイヤ放電加工はフライス加工や旋削加工よりも時間がかかります。しかし、重要な部品の場合、その分の時間は十分に報われます。高い精度と仕上がりにより、二次加工が不要になる場合が多いのです。
ロボット加工において、ワイヤ放電加工は硬質部品や微細な部品の加工に適しています。設備の整った工場であれば、AIロボットによるCNC加工能力をさらに高めることができます。
AIロボットによるCNC加工の設計上の考慮事項
軽量化と剛性
ロボットアームにおいては、1グラムたりとも無駄にできない。アームが軽ければ動きも速くなり、エネルギー消費も少なくなる。しかし、重量削減の方法を誤るとアームがたわんでしまい、精度が損なわれる。優れた設計とは、この2つの目標を同時にバランスよく両立させることである。
トポロジー最適化がここで役立ちます。エンジニアは、負荷の少ない領域から材料を除去します。中立軸はよく対象となる領域です。これにより、強度を損なうことなく質量を削減できます。次に、5軸加工で内部にリブを備えた中空構造を切削します。これらのリブはねじり剛性を高めます。高強度7075-T6アルミニウムが部品の剛性を維持します。肉厚を慎重に変更することで共振周波数も制御します。接合部は精密に加工されるため、アセンブリは一体の固体のように機能します。この剛性は数百万回のサイクルにわたって維持されます。
荷重経路は直線的であるべきであることに留意すべきです。力の伝達箇所付近の材料は所定の位置に留まる必要があります。薄肉部は、動作中のたわみを防ぐために適切な支持が必要です。剛性の制御は、最大限の軽量化よりも重要です。すべての切断において、挙動は予測可能であるべきです。6061-T6や7075-T6などの合金は、こうした剛性対重量比の目標達成に貢献します。精密な治具と適切な公差設定により、変形を防ぎ、位置合わせを維持できます。
組立公差
AIロボットによるCNC加工における公差は、単なる部品レベルの問題ではありません。システムレベルの問題です。チームは初日からアセンブリ全体について考える必要があります。最も重要な点は以下のとおりです。
- 公差の問題は個別の問題ではなくシステム的な問題であるため、システムレベルの公差設定は部品レベルの公差設定よりも優れている。
- 公差の累積は接合面全体に及ぶため、一方の部品のわずかなずれがロボットの大きな位置誤差につながる。
- 公差に敏感な部分は綿密な検討が必要となるため、製造業者はエンジニアリングチームと協力して重要な嵌合関係を把握すべきである。
- 組み立て時の互換性は、図面との一致よりも重要です。なぜなら、完璧な部品であっても、接合部の固着、バックラッシュ、再現性の低下、位置ずれなどを引き起こす可能性があるからです。
- アルミニウム製の接合部、ブラケット、構造部品などの重要な部品には、±0.01mmといった厳しい公差に加え、優れた表面仕上げが求められます。
- DFMレビュー、5軸シングルセットアップ加工、およびCMM検査により、エラーを早期に発見し、適合性を向上させることができます。
熱性能および溶接部性能を考慮した材料選定
熱によってサイズが変化する。温度上昇に伴って膨張するモーターマウントは、シャフトのアライメントを狂わせる。そのため、熱特性は材料選択の重要な要素となる。アルミニウム6061-T6は放熱性に優れ、軽量性も維持する。ヒートシンクとしても使用されることが多い。合金7075-T6は、熱伝導率を若干犠牲にする代わりに強度を高める。鋼は剛性を維持するが、負荷がかかった際の膨張は予測しにくい。
ウェルドラインも重要です。特にプラスチック部品では顕著です。ウェルドラインは、2つの流動先端が交わる部分に形成されます。この継ぎ目は周囲の材料よりも強度が低く、振動によって亀裂が生じる可能性があります。PEEKなどのプラスチックでは、ウェルドラインを高応力領域から遠ざけるために、ゲート位置を慎重に設定する必要があります。実務的な観点から言えば、適切な材料と適切な加工計画は密接に関係しており、どちらか一方だけでは十分ではありません。
AIロボットCNC加工におけるAIの役割
CNC加工におけるAIのツールパス最適化方法
CNC加工におけるAIは、切削経路の計画方法を変革します。従来のCAMソフトウェアは固定ルールに基づいていましたが、AIは過去の加工データから学習します。何千もの良好な切削データを分析し、人間が見落としていたパターンを特定します。その結果、より高速で材料の無駄が少ない、優れた加工経路が実現します。
これは、曲面や深い溝を持つロボット部品にとって特に重要です。AIシステムは加工中に加工設定を変更できます。送り速度、主軸回転速度、切削深さをリアルタイムで調整することで、部品を損傷することなく加工効率を向上させます。適切な経路計画により、各部品の加工時間も短縮されます。加工現場では、空振り動作の減少や、フィーチャ間のスムーズな切り替えが報告されています。さらに、ソフトウェアは振動が発生する可能性のある場所を予測し、振動が発生する前にツールを移動させることも可能です。
予知保全とリアルタイム監視
ダウンタイムはスケジュールを狂わせます。AIは機械の状態をチェックすることで、機械の稼働を維持します。センサーが振動、温度、スピンドル負荷を追跡し、工具が破損したりベアリングがロックしたりする前に問題を検知します。これが予測型メンテナンスの実例です。
下の表は、これらの手法がCNC装置とロボット本体にどのように配分されているかを示しています。
| 予知保全技術 | CNC加工への応用 | ロボットシステムへの応用 |
| AIによる欠陥検出 | CNCフライス盤、旋盤、3Dプリンターを監視する | - |
| 工具摩耗評価 | 工具摩耗を評価し、公差のずれや部品の欠陥を防ぐ。 | - |
| 切削力解析 | 切削力を部品精度に対して評価します。 | - |
| 熱挙動モニタリング | 熱挙動を追跡し、製品の不具合を回避します。 | - |
| トルクトラッキング | - | ロボットアームや協働ロボットのトルクを監視します。 |
| 運動器の健康状態のモニタリング | - | モーターの状態を監視し、動作精度や安全性に影響が出る前に劣化を検出します。 |
| アライメント監視 | - | ロボットアームと協働ロボットのアライメントをチェックし、事前キャリブレーションをサポートします。 |
リアルタイム品質監視でサイクルが完了します。マシンビジョンシステムは、スピンドルから取り出された部品を検査します。測定値にずれが生じた場合、コントローラが次の切削を修正します。工具摩耗を管理することで、測定値の変動リスクを抑えながら、切削工具の稼働時間を延ばすことができます。これこそが、インテリジェント製造の中核です。
薄肉加工のための適応制御
薄い壁は切削力によって曲がります。これが振動、歪み、そして材料の無駄につながります。適応制御はこの問題を解決します。システムは切削力を読み取り、送り速度と切削速度を瞬時に調整します。壁が弱いときは優しく切削し、壁が硬いときはより強く切削します。
これは自動ローディングとアンローディングに非常に効果的です。ロボットアームが部品を出し入れする間、機械は新しい原材料に合わせて調整されます。インテリジェントな工具交換システムは、サイクルを中断することなく摩耗した工具を交換します。実際、適応制御によって繊細な作業の再現性が向上します。ハーモニックドライブハウジングを加工する工場では、不良品が減り、工具の寿命が延びます。機械は切削しながら部品を学習していくのです。
AIロボットによるCNC加工における課題
薄肉歪み
薄い壁、支持のない長いスパン、大きなオーバーハング形状は、切削中の部品の剛性を低下させます。この影響を軽減するために、加工順序を計画する必要があります。剛性を維持するために、最終工程で除去する一時的な材料を追加できます。切削中に部品を安定させるボスを設計します。薄い部分には、最後の工程まで余分な材料を残しておきます。外側から内側に向かって荒削りを行い、ニアネットシェイプに達するまで壁を厚くし、最後に仕上げます。大きな切削中は、支持構造と追加の治具を使用して薄い部分を補強し、最も深刻な曲げ問題を防ぎます。
熱によってこの問題はさらに悪化します。鋼は摂氏1度上昇するごとに、1メートルあたり約12μm膨張します。切削中に5℃上昇した600mmの鋼製部品は、長さ方向に0.036mm膨張します。部品の両端の形状公差を±0.05mmに抑える必要がある場合、これは大きな問題となります。アルミニウムは鋼の2倍の速さで、摂氏1度あたり1メートルあたり23μm膨張するため、大型アルミニウム部品の加工においては、熱制御がさらに重要になります。
| 薄肉歪みの原因 | 解決策 |
| 原材料の残留内部応力 | 加工前に材料の応力除去を行う |
| 切断中の過剰な熱蓄積 | 熱を抑えるために、軽い力で複数回に分けて切断し、重い切断の間には冷却時間を設けてください。 |
| 締め付け過ぎによる弾性変形 | 万力は締め付けすぎないようにしてください。柔らかいジョーを使用してください。 |
| 壁が薄い、または材料の除去が不均一 | 材料除去のバランスを取るために、機械を左右対称に動かす |
| 薄肉構造または柔軟な部品形状（チャタリング／振動） | 短く剛性の高いツールホルダーと防振ボーリングバーを使用する。速度と送りを最適化する。カスタム治具またはバイスを使用してクランプ接触面積を増やす。柔軟な部分での深い切削を避ける。マルチパスフライス加工を使用する。 |
サブミクロン公差の維持
サブミクロン加工は、工場内のあらゆる設備を限界まで追い込みます。工作機械は校正され、安定した温度に保たれなければなりません。プローブシステムは切削中の誤差を検出し、熱補償は熱膨張をリアルタイムで調整します。これらの制御がなければ、どんなに優れた機械でも仕様から外れてしまいます。測定と切削の間のフィードバックループこそが、サブミクロン精度の再現性を実現する鍵となります。
異種材料の統合と固定
ロボットはアルミニウム、鋼鉄、プラスチックを一つのアセンブリに混合します。それぞれの材料は切削特性や膨張率が異なります。治具は、柔らかい部品を潰したり、硬い部品が滑り落ちたりすることなく、すべての材料をしっかりと保持する必要があります。特注の治具やソフトジョーが役立ちます。実際の作業では、治具の設計が作業の成否を左右することがよくあります。適切な接触点を備えた堅牢な治具は、切削中、すべての材料を所定の位置に保持します。
事例：AIロボットによるジョイントハウジングのCNC加工
部品の説明と材料の選択
10kgの重量物を持ち上げられる協働ロボットアームの関節ハウジングを想像してみてください。この部品はサーボモーターとギアボックスを連結し、関節の回転を可能にするベアリングを保持します。一定の負荷を支え、何百万回もの動作サイクルを通して位置ずれを起こさないようにする必要があります。
ここでは材料選びが全てを左右します。下の表は、この用途において7075-T6が最適な理由を示しています。
| 材料 | 降伏強さ | キーのプロパティ | ベスト |
| 6061-T6 | 〜276 MPa | 溶接性が非常に良く、硬質アルマイト処理も極めて良好に施せる。 | ほとんどの住宅申請 |
| 7075-T6 | 〜503 MPa | 6061のほぼ2倍の降伏強度、耐食性は劣る | 荷重支持フランジ、高荷重アームのジョイントヨーク |
7075-T6は503MPaの降伏強度を持ち、これは6061-T6よりも82%高い値です。この強度の高さにより、エンジニアは部品の剛性を維持しながら壁を薄くすることができます。壁が薄いほど慣性が小さくなるため、アームの加速速度が向上します。ただし、耐腐食性は劣ります。工場での使用においては、タイプIIIの硬質アルマイト処理によってこの問題を解決できます。
プロセス選択と順序
加工工程は5軸荒加工から始まります。これにより、材料の大部分が迅速に除去されます。次に、仕上げ加工中に部品が動かないように応力除去処理が行われます。以下の手順は、加工の全工程を示しています。
- 面出しと直角出し ― 面出しフライス
- 内部空洞の荒削り ― 高速エンドミル
- 半仕上げ穴加工 — ボーリングヘッド
- 穴あけとねじ切り ― ドリル＆タップセット
- フランジ面仕上げ - 仕上げエンドミル
- ケーブル溝加工 - 小径エンドミル
- 最終穴仕上げ - CBNインサート
この順序は重要です。粗加工を最初に行い、次に応力除去、最後に仕上げを行うことで、寸法を安定させることができます。最終的な穴の仕上げ精度は、ベアリングシートで±0.0005インチに達します。5軸加工機1台でほとんどの加工が可能です。これにより、セットアップエラーが減り、時間も節約できます。
質の高い成果とそこから得られた教訓
検査によって、部品が仕様を満たしていることが証明されます。以下の表は、検査項目とその理由を示しています。
| 測定点 | 重要な機能 | 検査理由 |
| ベアリングボア | 直径と真円度 | ベアリングが正しく取り付けられ、スムーズに回転することを確認します。 |
| フランジ面 | 穴軸との平行性 | 位置ずれや不均一な負荷を防ぎます |
| ねじ穴 | 真の位置 | 相手部品と正しく位置合わせされていることを確認してください |
| エンコーダーシート | 平面度と高さ | 正確な位置フィードバックの鍵 |
CMM検査では、一般的な特徴を検査します。エアゲージは、±0.006mm以下の高精度な穴を検査します。Ra 0.8μmを超える粗い表面仕上げは、応力集中点を生じさせ、接触を低下させます。楕円形の穴は振動の原因となります。直径が間違っているとベアリングが損傷します。
製造性を考慮した設計により、試作品から試作段階までのコストを約40%削減できました。セットアップコストが下がり、サイクルタイムが短縮され、バルク材料の価格も有利に働きました。これは、中国の大手製造会社であるNOBLE社との提携によって実現しました。NOBLE社のエンジニアリングレビューにより、問題点が早期に発見され、精密なCNC加工技術によって、複雑な設計が再現性の高い製品へと生まれ変わりました。
AIロボットによるCNC加工においてNOBLE社と提携
金属およびプラスチックの社内加工能力
NOBLEは、ロボットメーカー向けに金属やプラスチックの切削加工を長年行ってきた実績があります。同社の工場は、高精度AIロボットによるCNC加工と射出成形を一つの建物内で行っています。これは非常に重要な点です。ロボットアームには、機械加工されたアルミニウム製ジョイント、成形カバー、板金フレームが必要となることがよくあります。これらを3つの異なるサプライヤーから調達すると、待ち時間やミスが発生します。NOBLEは、すべてを1か所で管理しています。
これらの機械設備は、この主張を裏付けています。2台の10インチCNC旋盤が旋削加工を担当し、立型CNC工具室フライス盤と手動ブリッジポートフライス盤がフライス加工を担います。小型平面研削盤は、狭い部分の仕上げ加工に使用されます。これらの機械設備のおかげで、NOBLEはプラスチック部品に非常に厳しい仕様制限を設けることが可能となっています。
材料には、アルミニウム、ステンレス鋼、エンジニアリングプラスチックなどが含まれます。代表的な部品は、マニホールドからバルブ本体まで多岐にわたります。表面粗さは、加工直後で1.6～3.2 µm Ra、仕上げ加工で0.8 µm Raに達します。旋削加工では0.4～1.6 µm Raとなります。これらの数値は、追加工程なしでOリングシール溝の仕様である0.8～1.6 µm Raを満たしています。
ISO 9001:2015およびISO 13485:2016認証
認証は、その企業の運営方法を示すものです。NOBLEはISO 9001:2015とISO 13485:2016の認証を取得しています。前者は一般製造業における品質管理を規定する規格であり、後者は医療機器に関するより厳格な基準を定めています。後者の規格では、トレーサビリティ、クリーンなプロセス管理、そしてあらゆる工程における文書化された検査が求められます。
なぜこれがロボットにとって重要なのでしょうか？ ロボットの関節が故障すると、人に危害を加える可能性があります。手術器具の安全性を確保するのと同じ規律が、ロボットアームの安全性も確保します。ベアリングシートは、Ra 0.4～0.8 µm、真円度 0.005 mm で機械から出荷されます。スイス型旋盤加工では、小型で複雑な部品でも ±0.005 mm の精度が維持されます。ベアリング穴のコーティング代は 0.05 mm に保たれます。内部摺動面には、MoS2 または PTFE のドライフィルムが塗布されます。すべての数値はチェックされ、記録されます。
設計から組み立てまで、フルサービスを提供します。
NOBLEは、AIロボットによるCNC加工をワンストップで提供するサービスです。まず、エンジニアリングレビューから始めます。薄肉部、狭い穴、切削工具の干渉を引き起こす可能性のある箇所などを指摘し、その後、部品を加工します。最後に、組み立ててキット化します。
統合されたワークフローは大きなメリットをもたらします。板金フレーム、CNC加工されたインサート、成形カバーが一体となったパッケージで出荷されるため、リードタイムが短縮されます。すべての部品で高い精度が維持されます。ギア、シャフト、アクチュエータハウジングといったロボット部品はすべて同じ工場で製造されます。多くのサプライヤーと取引する場合、このような一貫性は他に類を見ません。
AIロボットによるCNC加工では、推測は一切許されません。ハーモニックドライブハウジング、ベアリングシート、モーターマウント、センサーブラケットなど、すべてに非常に高い精度が求められます。これらの精度は、5軸フライス加工、スイス型旋盤加工、ワイヤ放電加工などの技術を用いて実現されます。7075アルミニウムやステンレス鋼などの材料を使用することで、軽量化と高剛性を両立できます。製造性を考慮した設計（DFM）は、コスト削減と問題の早期発見につながります。熟練したパートナーの存在は、試作品の成功と量産失敗の分かれ目となります。NOBLEのようなパートナーにDFMレビューや見積もりを依頼して、次回のロボット試作品や量産がすべての性能目標と品質目標を満たすようにしましょう。
AIロボットによるCNC加工に関するよくある質問
AIロボットのどの部分がCNC加工を最も必要とするのか？
ハーモニックドライブハウジング、ベアリングシート、サーボモーターマウント、センサーブラケットなどが、最も重要な部品です。これらの部品は、関節の動き方やセンサーが周囲の状況をどのように認識するかを制御します。それぞれの部品には厳密な寸法精度が求められます。どれか一つでもわずかな誤差があると、アーム全体の動作が狂ってしまいます。
公差は実際どの程度厳しくする必要があるのでしょうか？
部品によって異なります。ベアリングの穴は、多くの場合±0.0005インチの精度が求められます。ハーモニックドライブの部品は、±0.003 mmの形状精度を要求する場合があります。センサーブラケットは、0.002 mm以下の平面度が必要です。一般的な精密加工では、重要な部分で±0.0002インチ程度の精度が求められます。これらの数値は、部品がどのように連携して機能するかによって決まります。
ロボットの関節部には、どの素材が最適でしょうか？
6061-T6アルミニウムは、ほとんどの筐体によく使われる素材です。切削加工が容易で、放熱性にも優れています。より高い強度が必要な場合は、7075-T6が使用されます。7075-T6は約503MPaの降伏強度を持ち、剛性を損なうことなく軽量化を実現します。負荷や環境によっては、ステンレス鋼やPEEKも使用されます。
なぜこれらの部品の加工に5軸フライス加工がこれほど一般的になっているのでしょうか？
一度の段取りで部品の5面を加工できます。つまり、ワークピースを動かす回数が少なくて済みます。動きが少ないほど、誤差も少なくなります。角度のついた面や曲線状のポケットを持つ複雑な形状も、よりきれいに加工できます。また、工具が適切な角度に保たれるため、表面仕上げも向上します。
AIは本当に機械加工プロセスを改善できるのか？
はい。AIは送り速度と主軸回転速度をリアルタイムで調整します。振動や工具摩耗を問題が発生する前に監視します。薄肉部品の場合、適応制御により切削力がリアルタイムで変化します。これにより、不良品の減少と工具寿命の延長が実現します。機械は切削しながら部品の特性を学習していくのです。
薄肉部の歪みは何が原因なのか、そしてどうすればそれを防げるのか？
熱や切削力によって薄肉は曲がります。原材料に残留する応力があると、さらに悪化します。これを防ぐには、仕上げ加工前に応力除去を行い、軽い複数回切削を行い、適切な治具を使用することです。対称的な材料除去も効果的です。薄肉部分には、最終工程まで余分な材料を残しておきましょう。
部品が仕様を満たしているかどうかはどのように確認しますか？
CMM（三次元測定機）は寸法と位置を検証します。エアゲージは±0.006mm以下の高精度な穴径を検査します。レーザー干渉計は位置決め精度をテストします。プローブシステムは切削中の誤差を検出します。熱補償は熱膨張をリアルタイムで調整します。すべての測定値はトレーサビリティのために記録されます。
機械加工のパートナーを選ぶ際に、どのような点に注目すべきでしょうか？
金属とプラスチックの両方において社内に製造能力があるかどうかを確認しましょう。ISO 9001:2015およびISO 13485:2016の認証を取得しているか確認してください。エンジニアリングレビュープロセスについても質問しましょう。優れたパートナーは設計上の問題を早期に発見します。また、組み立てやキット化も提供してくれるため、複数のサプライヤーとやり取りする代わりに、1つのサプライヤーと取引するだけで済みます。
