Acuan Suntikan Isipadu Rendah: Panduan Praktikal untuk Peralatan, Pulangan Modal dan Skala

Pengacuan suntikan isipadu rendah menduduki bahagian tengah yang janggal dalam penyumberan bahagian plastik. Di bawah beberapa ratus bahagian, percetakan 3D biasanya menang kerana ia tidak menanggung bil perkakas. Di atas beberapa ratus ribu, alat pengeluaran yang dikeraskan dilunaskan dengan begitu murah sehingga tiada pesaing lain. Di antaranya terdapat kebanyakan larian komersial pertama, binaan klinikal, program perintis dan produk khusus — dan keputusan di sana bukanlah soal kategori. Ia adalah aritmetik.

Panduan ini ditulis untuk jurutera perolehan, pengurus produk dan pasukan kejuruteraan yang mengambil bahagian daripada prototaip hinggalah kepada operasi pertama yang boleh dijual. Tiada pengalaman pengacuan terdahulu diandaikan. Setiap istilah ditakrifkan di tempat ia pertama kali muncul: alat (juga dipanggil acuan) ialah blok logam mesin yang rongganya memberikan bentuk kepada bahagian tersebut; satu suntikan ialah satu kitaran pengacuan lengkap, satu suntikan plastik cair; rongga ialah lompang berbentuk yang membentuk satu bahagian, jadi alat rongga tunggal menghasilkan satu bahagian setiap suntikan; pintu ialah bukaan sempit di mana plastik memasuki rongga; draf ialah sedikit tirus pada dinding menegak yang membolehkan bahagian itu dilepaskan; dan kelas SPI ialah konvensyen industri lima peringkat (101 hingga 105) yang menerangkan jangka hayat kitaran alat yang dijangkakan.

Menjelang akhir, anda sepatutnya dapat menetapkan jalur kelantangan anda sendiri, membandingkan laluan perkakasan berdasarkan kos, masa tunggu, hayat perkakas, toleransi dan kemasan, menjalankan pulang modal dengan andaian yang boleh anda pertahankan, melengkapkan pemeriksaan DFM sebelum meluluskan perkakasan dan mereka bentuk perkakas pertama supaya ia diserahkan dengan bersih kepada pengeluaran.

Apa "Volum rendah"Sebenarnya Bermaksud — dan Mengapa Sempadan Itu Bersifat Ekonomi"

"Volume rendah" bukanlah nombor tetap, dan mana-mana pembekal yang memetik sebut harga tersebut menerangkan model perkhidmatan mereka sendiri dan bukannya piawaian industri. Julat yang diterbitkan berbeza kerana ia mengukur perkara yang berbeza.

Dalam penggunaan UK, volum rendah biasanya bermaksud kuantiti tahunan di bawah kira-kira 50,000 unit, volum tinggi bermaksud melebihi kira-kira 250,000, dan segala-galanya di antaranya adalah jalan tengah yang dipertikaikan di mana kedua-dua pendekatan boleh berfungsi. Itu adalah angka tahunan. Pengacuan atas permintaan sering kali menetapkan garisan yang berbeza, memisahkan prototaip daripada pembuatan atas permintaan pada volum seumur hidup sekitar 2,000 bahagian. Itu adalah angka seumur hidup, dan ia menggambarkan apabila harga bahagian yang lebih rendah mewajarkan harga acuan yang lebih tinggi dalam peringkat perkhidmatan pembekal sendiri. Sesetengah kedai menggambarkan perkhidmatan volum rendah mereka sebagai meliputi kuantiti melebihi 100 dan sehingga 10,000 keping — sampul perkhidmatan, bukan definisi pasaran.

Isipadu tahunan berbanding seumur hidup, model servis dan bahan alat, semuanya menggerakkan barisan pengeluaran. Alat ganti pada 40,000 unit setahun selama lima tahun adalah program 200,000 unit dan harus dilengkapi dengan alat yang sewajarnya; 40,000 unit yang sama seperti kelompok pelancaran sekali sahaja tidak.

Tiga pembolehubah menentukan kumpulan anda:

• Jumlah keseluruhan seumur hidup. Bukan pesanan pertama — jumlah realistik sepanjang hayat produk, termasuk alat ganti dan varian.
• Sifat bahan yang diperlukan. Jika bahagian tersebut mesti disahkan dalam gred resin pengeluaran — untuk penyerahan kawal selia, ujian mekanikal atau penghantaran pelanggan — anda memerlukan proses pengacuan sebenar, bukan proses pengganti.
• Tekanan masa ke pasaran. Alat yang mengambil masa lapan minggu untuk dibina bukanlah pilihan untuk dilancarkan dalam masa tiga minggu.

Apabila ketiga-tiganya menghala ke tengah — ratusan hingga ribuan bahagian, dalam termoplastik gred pengeluaran, diperlukan dalam beberapa minggu — pengacuan isipadu rendah biasanya merupakan laluan yang betul. Apabila mana-mana satu condong ke tahap yang ekstrem, proses lain akan berfungsi dengan lebih baik.

Perbandingan Alat SuntikanAluminium, Keluli, Bercetak dan Silikon

Jadual di bawah menggabungkan angka-angka tipikal pasaran pengacuan suntikan volum rendah. Julatnya luas kerana aloi, geometri bahagian, resin dan penyelenggaraan semuanya menggerakkan hasilnya. Anggap ia sebagai kerangka permulaan untuk perbualan sebut harga, bukan senarai harga.

Jenis alat	Kos alat	Jangka hayat acuan (suntikan)	Menyebabkan masa	Penggunaan khas
7075 aluminium	$ $ 2,000- 10,000	1,000-100,000	1-3 minggu	Prototaip dan percubaan
Keluli lembut (S50C)	$ $ 3,000- 12,000	50,000-200,000	2-4 minggu	Kelantangan rendah dengan keperluan tekstur
Keluli P20	$ $ 5,000- 25,000	100,000-500,000	3-6 minggu	Perkakas jambatan
Keluli H13	$10,000–$100,000+	500,000-2,000,000 +	8-16 minggu	Jumlah pengeluaran
Sisipan bercetak 3D (SLA)	$ $ 50- 500	10-100	1–3 hari	Pengesahan reka bentuk (10–50 bahagian)
Alat lembut silikon / uretana	$ $ 500- 3,000	25-300	5-15 hari perniagaan	10–200 bahagian tuangan

Angka kos, jangka hayat dan masa tunggu di atas mencerminkan julat industri yang biasa disebut untuk laluan logam dan bercetak; tangga jangka hayat tembakan perkakas lembut mengikuti corak yang sama seperti amalan perkakas pantas.

Di mana angka-angka berbeza pada aluminium. Kebanyakan pembuat acuan memetik harga perkakas aluminium pada 10,000 tembakan atau kurang, manakala acuan yang diperbuat daripada aluminium siri 7000 yang lebih keras mungkin tahan lebih lama. Acuan bercetak 3D sering dipetik pada sekitar 100 tembakan, berbanding perkakas aluminium yang boleh menyokong larian 10,000 bahagian dalam beberapa kes, dan acuan aluminium yang diselenggara dengan baik sering mengalami servis melebihi 10,000 tembakan. Sebarannya bukanlah satu ralat: gred aloi, geometri bahagian, suhu resin dan rejim penyelenggaraan semuanya mengubah angka tersebut. Tanyakan kepada pembuat acuan anda aloi mana dan jadual penyelenggaraan mana yang ketinggalan jangka hayatnya.

Kelas SPI. Konvensyen lima kelas menerangkan jangka hayat kitaran, daripada Kelas 105 (sehingga kira-kira 500 kitaran, aluminium lembut, prototaip) hingga Kelas 104 (di bawah 100,000 kitaran, keluli lembut atau aluminium dibenarkan) hingga Kelas 101 (1,000,000+ kitaran, keluli alat yang dikeraskan pada minimum 48 Rc). Kelas yang disebut harga adalah titik permulaan, bukan spesifikasi penuh — ia tidak menamakan jenama keluli, dan dua acuan Kelas 102 mungkin menggunakan keluli yang berbeza. Minta gred keluli, kekerasan dan kemasan secara bertulis.

Toleransi. Toleransi rongga acuan yang diterbitkan biasa dijalankan pada ±0.005 inci semasa memesin acuan, ditambah tambahan ±0.002 inci setiap inci semasa mengira kadar pengecutan, dengan kebolehulangan bahagian ke bahagian ±0.004 inci atau kurang. Itu adalah keupayaan yang dinyatakan, bukan had pengacuan universal; sahkan nombor pencetak anda terhadap lukisan anda sebelum melakukan komitmen.

Kemasan. Peralatan aluminium biasanya menjalankan kemasan SPI B-2 hingga C-3, dengan kemasan digilap SPI A mungkin tetapi haus lebih cepat dalam aluminium; sisipan bercetak memerlukan sudut draf 5° atau lebih dan pintu yang lebih besar daripada peralatan aluminium. Jika bahagian anda kosmetik, nyatakan kelas kemasan dengan jelas.

Memilih Antara Acuan Suntikan Isipadu Rendah, CNC, Percetakan 3D dan Pemutus

Jalankan tiga pembolehubah daripada bahagian pertama sebagai urutan soalan yang pendek. Yang pertama yang menghasilkan jawapan yang ekstrem biasanya menyelesaikan laluan.

1. Apakah isipadu seumur hidup?

Di bawah kira-kira 1,000 unit, pencetakan 3D selalunya lebih murah seunit berbanding sebarang bentuk pengacuan kerana tiada kos perkakasan. Antara kira-kira 200 dan 500 bahagian, pengacuan suntikan isipadu rendah biasanya mengatasi pencetakan 3D dari segi jumlah kos, bergantung pada saiz bahagian dan bahan.

2. Seberapa tepatkah bahan tersebut?

Tuangan uretana memenuhi niche tertentu: 25–200 bahagian dalam bahan seperti getah atau bahan jernih optik, dengan acuan silikon berharga $500–$3,000 dan bahagian dalam 5–15 hari bekerja. Hadnya ialah ketepatan bahan — resin uretana hampir sama tetapi tidak sepadan dengan termoplastik pengeluaran seperti PA66 atau POM. Jika bahagian tersebut mesti lulus pengesahan mekanikal, terma atau kawal selia dalam resin sebenar, tuangan tidak boleh menggantikannya.

3. Sejauh manakah toleransi itu ketat?

Jika toleransi yang lebih ketat daripada kira-kira ±0.02 mm diperlukan, pemesinan CNC adalah laluan yang lebih langsung. CNC juga tidak membawa pelaburan perkakasan, tetapi kosnya meningkat secara linear dengan kuantiti — 100 bahagian berharga kira-kira 100 kali ganda harga bahagian tunggal — jadi ia bersaing terutamanya dalam julat 1–500 bahagian untuk bahan seperti ABS, PC dan nilon.

4. Apakah piawaian kosmetik yang terpakai?

Uretana tuangan meniru corak induk dengan sangat baik untuk artikel pertama, tetapi alat silikon kehilangan ketajaman tepi dan konsistensi tekstur selepas tarikan berulang; pengacuan mengekalkan tekstur dan kilauan dengan lebih konsisten merentasi ratusan atau ribuan bahagian.

5. Apakah jadualnya?

Jika bahagian pertama diperlukan dalam beberapa hari, perkakas silikon biasanya akan berjaya. Jika berminggu-minggu boleh diterima, pengacuan boleh dipertimbangkan.

Isipadu sahaja tidak menentukan proses silang. Pertimbangkan program yang memerlukan 4,800 set bahagian nilon yang kompleks, di mana kuantiti kritikal — titik di mana perkakasan membayar sendiri — hanya 130 set, bermakna perkakas itu wajar apabila kurang daripada 5% daripada jumlah pesanan telah dibentuk. Pengacuan suntikan juga mengendalikan kerumitan reka bentuk bahagian dan memberikan kemasan permukaan yang lebih baik daripada proses percetakan alternatif. Kerumitan, kemasan dan ketepatan bahan boleh menyebabkan proses silang jauh di bawah peraturan isipadu mudah.

Pulangan Moulding Suntikan Isipadu Rendah Yang Boleh Anda Jalankan Semula

Cara paling jelas untuk melihat persilangan ini adalah dengan melakukan aritmetik sendiri. Angka-angka di bawah berfungsi melalui kandang sebesar tapak tangan — tiada slaid, kemasan kosmetik sederhana, satu warna, tiada automasi — dan merupakan andaian ilustrasi, bukan data pasaran.

Aritmetiknya: tuangan uretana = $1,200 acuan induk campur perkakas silikon + $55/bahagian; pengacuan suntikan = $12,000 acuan tujuan pengeluaran aluminium + $6/bahagian. Ini adalah andaian yang dinyatakan, bukan data pasaran dan tidak termasuk tambang, tarif, pemeriksaan dan skrap. Kedua-dua garisan tersebut bersilang hampir 250 bahagian.

• Tuangan uretana: $1,200 untuk perkakas induk serta silikon, $55 setiap bahagian.
• Pengacuan suntikan: $12,000 untuk acuan tujuan pengeluaran aluminium, $6 setiap bahagian.

Formula untuk setiap laluan ialah kos perkakasan campur kuantiti darab harga seunit.

Kuantiti	Jumlah uretana	Uretana berkesan	Jumlah pengacuan	Pengacuan berkesan	Lebih sesuai
20	$2,300	$115.00/bahagian	$12,120	$606.00/bahagian	Urethane
100	$6,700	$67.00/bahagian	$12,600	$126.00/bahagian	Urethane
250	$14,950	$59.80/bahagian	$13,500	$54.00/bahagian	Berhampiran persimpangan
1,000	$56,200	$56.20/bahagian	$18,000	$18.00/bahagian	pengacuan

Crossover itu terletak hampir 250 bahagian. Di bawahnya, bil perkakas mendominasi; di atasnya, penjimatan setiap bahagian sebanyak $49 kompaun lebih cepat daripada premium perkakas.

Sekarang ubah satu andaian pada satu masa dan perhatikan pergerakan silang tersebut.

• Kos perkakas yang lebih tinggi. Jika sebut harga acuan ialah $20,000 dan bukannya $12,000, jumlah pengacuan pada 250 bahagian menjadi $21,500 berbanding uretana iaitu $14,950 — persilangan beralih melepasi 400 bahagian. Harga perkakasan merupakan input paling sensitif.
• Harga bahagian yang lebih rendah. Jika pengacuan berjalan pada harga $3 setiap bahagian dan bukannya $6, crossover bergerak di bawah 150 bahagian, kerana setiap bahagian kini memperoleh lebih banyak kos perkakas.
• Larian kedua. Jika permintaan meningkat dua kali ganda kepada 2,000 bahagian, pengacuan berjumlah $24,000 berbanding uretana $111,200 — tetapi ambil perhatian bahawa uretana juga memerlukan pembuatan semula acuan silikon daripada pakar yang sama, kerana acuan silikon hanya menghasilkan kira-kira 15–30 bahagian bergantung pada geometri dan risiko koyakan.
• Alat kedua. Jika alat pertama haus dan alat kedua mesti ditauliahkan, tambahkan kos penuhnya pada bahagian pengacuan sebelum membandingkan.

Satu peninggalan penting: contoh ini tidak termasuk tambang, tarif, pemeriksaan dan skrap. Kos tersebut tidak sama rata untuk kedua-dua laluan — alat logam yang dihantar ke peringkat antarabangsa membawa tambang dan duti yang tidak boleh dibawa oleh bahagian tuangan tempatan, dan kadar skrap berbeza antara acuan silikon yang haus dan alat aluminium yang ditala. Sertakan anggaran anda sendiri untuk keempat-empatnya sebelum anda menganggap crossover sebagai muktamad.

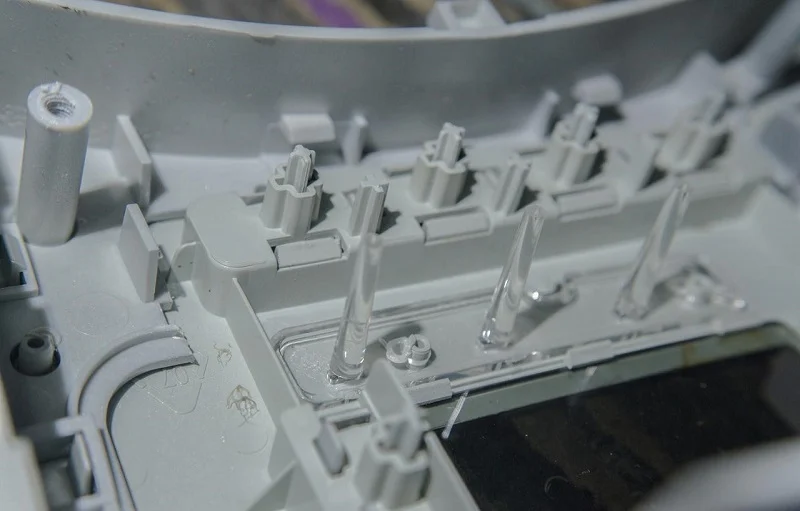

Pemeriksaan DFM Sebelum Anda Meluluskan Alat Pengacuan Suntikan Isipadu Rendah

DFM — reka bentuk untuk pembuatan — ialah semakan yang mengesan masalah semasa ia masih bebas untuk dibaiki. Perubahan ketebalan dinding dalam CAD tidak memerlukan sebarang kos; perubahan yang sama selepas acuan dipotong bermakna pemesinan semula logam. Mengesan kecacatan selepas keluli dipotong memerlukan pemotongan semula alat ditambah 1–2 minggu jadual, dan pembetulan ketebalan dinding yang mengambil masa beberapa minit dalam CAD boleh menambah 10–30% kepada kos unit sebaik sahaja acuan dipotong dan dimesin semula.

Senarai semak di bawah mencerminkan panduan pemprosesan dan reka bentuk yang diterbitkan. Ini adalah sasaran biasa, bukan undang-undang sejagat — resin, geometri dan tetingkap proses pengacuan anda mungkin mewajarkan nilai yang berbeza.

• Ketebalan dinding. Pastikan dinding seragam seperti yang dibenarkan oleh reka bentuk; peralihan yang mendadak menyebabkan tanda sinki dan melengkung.
• 0.5–1° pada permukaan licin, 1–2° pada permukaan bertekstur, dengan 0.5° bagi setiap 0.025 mm kedalaman tekstur sebagai peraturan biasa.
• Ketebalan pada 0.5–0.6× dinding bersebelahan; ketinggian tidak lebih daripada 3× ketebalan rusuk untuk mengelakkan tenggelam pada permukaan yang bertentangan.
• Sudut dalaman memerlukan jejari; sudut dalaman yang tajam menumpukan tekanan.
• Saiz pintu pagar dan bolong. Disaizkan mengikut kelikatan dan kadar pengecutan resin — itulah sebabnya pilihan bahan menjadi keutamaan dalam reka bentuk perkakas.
• Potongan bawah, benang dan sisipan. Setiap undercut memerlukan aksi sisi, pengangkat atau pick manual, yang semuanya menambah kos dan jadual.
• Kemasan permukaan. Tekstur, lukisan, percetakan pad dan penyaduran masing-masing mengubah spesifikasi; permukaan bertekstur memerlukan lebih banyak draf dan permukaan bersalut memerlukan resin gred penyaduran.
• Garisan perpisahan. Dimensi yang melintasi garisan pemisah mewarisi penjajaran acuan — biasanya tambahan ±0.1 mm kebolehubahan di atas pengecutan resin. Jauhkan dimensi kritikal daripada garisan pemisah.

Asingkan bahan kritikal daripada bahan kosmetik sebelum anda meluluskan. Senaraikan setiap dimensi yang mempunyai fungsi atau kesesuaian — permukaan yang sepadan, ciri snap, lubang — dan tandakannya untuk pengesahan CMM. Dimensi penampilan sahaja boleh bertolak ansur dengan jalur yang lebih lebar. Jika ciri kritikal perlu mendarat lebih ketat daripada yang boleh dipegang secara langsung oleh alat, tanyakan sama ada pencetak boleh mengisar ciri tersebut selamat untuk keluli dan merapikan alat untuk menyesuaikannya, keupayaan yang ditawarkan oleh ramai pencetak berpengalaman. Dokumenkan senarai dimensi kritikal sebelum kelulusan T1 — T1 ialah percubaan pertama daripada alat baharu — supaya pemeriksaan artikel pertama mempunyai skop yang jelas dan bukannya skop terbuka.

Merancang Laluan ke Skala: Pemindahan Peralatan dan Perpindahan ke Pengeluaran

Alat pengeluaran yang paling murah ialah yang anda tidak perlu bina dua kali. Hasilnya ditentukan pada peringkat reka bentuk alat pertama, bukan pada saat jumlahnya meningkat.

Reka bentuk pada asas acuan standard. Acuan isipadu rendah boleh dibina pada DME standard atau asas yang setara supaya sisipan boleh ditukar daripada aluminium kepada P20 atau H13 tanpa menukar asas. Geometri bahagian dan lokasi pintu pagar kekal sama, yang bermaksud kelulusan T1 anda akan dipindahkan ke acuan pengeluaran. Tanpa keputusan itu, alat pengeluaran adalah reka bentuk baharu dan kitaran kelulusan baharu.

Reka bentuk untuk pemindahan, bukan hanya untuk larian pertama. Empat keputusan harus dibuat dengan mengambil kira masa depan berbilang rongga:

• Lokasi pintu pagar. Menggerakkan get kemudiannya mengubah corak isian dan kedudukan garisan kimpalan; membetulkannya sekarang akan mengekalkan bahagian yang telah disahkan.
• Susun atur lontaran. Kedudukan pin ejektor yang berfungsi dalam alat rongga tunggal harus dipetakan pada susun atur berbilang rongga.
• Penempatan penyejukan. Penyejukan yang sesuai dengan satu rongga haruslah sesuai untuk keluarga.
• Draf yang terlepas dengan bersih dalam aluminium akan terlepas juga dalam keluli; sebaliknya tidak selalunya benar.

Tetapkan pencetus untuk acuan pengeluaran. Julat hayat alat yang diterbitkan memberi anda ambang yang boleh dipertahankan: aluminium pada 10,000–100,000 tembakan, P20 pada 100,000–500,000, H13 pada 500,000–2,000,000+. Masa pendahuluan berlangsung selama 1–3 minggu untuk aluminium berbanding 8–16 minggu untuk H13. Bacaan konservatif bagi angka tersebut meletakkan aluminium pada 10,000 tembakan atau kurang untuk kebanyakan gred, P20 pada 50,000–100,000 tembakan dan H13 pada 500,000–1,000,000. Rancang terhadap hujung bawah julat yang anda sebutkan.

Untuk jalan tengah, satu peraturan praktikal yang berguna: di bawah kira-kira 100,000 unit setahun dengan permintaan yang stabil, alat P20 rongga tunggal biasanya menang dari segi jumlah kos; antara kira-kira 100,000 dan 250,000, alat yang dikeraskan dua atau empat rongga mula membayar balik sepanjang tempoh penggunaan.

Satu lagi perkara penting yang perlu diingat: pentauliahan alat kedua kemudian selalunya lebih murah daripada alat pengeluaran penuh yang kurang digunakan. Alat keluli berharga $50,000 merentasi program 2,000 bahagian menambah $25 setiap bahagian dalam pelunasan; alat aluminium bernilai $10,000 menambah $5. Jika alat keluli tidak dapat membayar sendiri dalam tempoh kira-kira dua belas bulan, kekal menggunakan alat isipadu rendah adalah pilihan yang rasional.

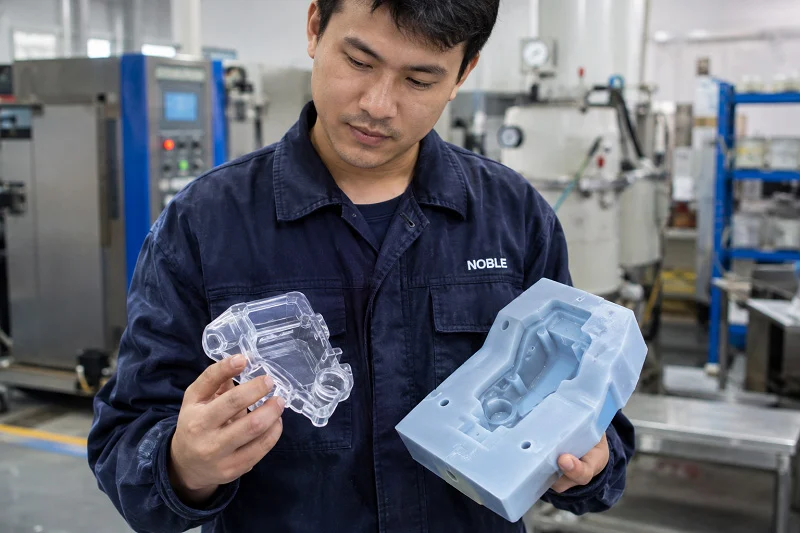

Strategi Pengeluaran Jambatan dan Inventori Kelompok Kecil

Pengeluaran jambatan bermaksud membentuk bahagian yang boleh dijual dalam resin pengeluaran pada alat interim semasa acuan pengeluaran sedang dibina. Ia adalah strategi pelancaran, bukan kompromi: alat interim mengesahkan bahawa bahagian itu sebenarnya boleh dibentuk dan ia boleh menghasilkan bahagian dalam jumlah pengeluaran — beribu-ribu atau puluhan ribu — sementara alat "rasmi" masih berada di bengkel.

Manfaat inventori adalah nyata. Daripada membuat pesanan minimum yang besar untuk mencapai ekonomi alat pengeluaran, anda menghasilkan dalam kelompok yang lebih kecil yang dipadankan dengan permintaan, mengukur tindak balas pasaran dan menyesuaikan diri sebelum membuat komitmen kepada perkakasan berskala penuh. Jika pasaran mahukan perubahan, anda boleh membuatnya dan kembali ke pasaran dalam beberapa hari dan bukannya menunggu pembinaan alat keluli.

Mekanik membentuk ekonomi:

• Penyimpanan acuan. Istilah biasa atas permintaan menyimpan acuan prototaip selama sekitar 18 bulan tanpa aktiviti dan alat pengacuan suntikan isipadu rendah sehingga 3 tahun. Istilah penyimpanan adalah penting jika anda merancang untuk menjalankan alat tersebut secara berselang-seli.
• Yuran persediaan. Yuran persediaan dikenakan untuk setiap pengendalian. Alat yang murah setiap bahagian tetapi mahal untuk dipasang memerlukan penggunaan kelompok kecil yang kerap.
• Saiz kelompok ekonomi. Kelompok yang betul ialah kelompok di mana harga setiap bahagian ditambah yuran persediaan yang dilunaskan berada di bawah kos sasaran anda — bukan kelompok terkecil yang boleh anda pesan.

Kelompok kecil yang berulang mengatasi satu larian besar apabila permintaan tidak menentu, apabila reka bentuk berkemungkinan akan berulang antara keluaran, apabila anda memerlukan varian serantau yang setiap satunya dijual dalam bilangan yang kecil, atau apabila anda membawa alat ganti legasi dengan ekor yang panjang. Ia tidak mengatasi satu larian besar apabila permintaan stabil dan diketahui, kerana harga setiap bahagian lebih tinggi dan yuran persediaan berulang dengan setiap kelompok. Keputusannya adalah soalan ramalan dahulu dan soalan harga kemudian.

Kesimpulan daripada Pengacuan Suntikan Isipadu Rendah dan Langkah Seterusnya

Urutannya cukup pendek untuk diingat:

1. Tentukan jalur kelantangan anda secara ekonomi. Gunakan isipadu seumur hidup, kesetiaan bahan dan jadual — bukan definisi "rendah" daripada pembekal.
2. Bandingkan laluan perkakasan berdasarkan jangka hayat dan toleransi serta harga. Alat murah yang haus sebelum program anda tamat bukanlah murah.
3. Jalankan pulang modal dengan andaian anda sendiri. Perkakas campur kuantiti darab harga seunit, dengan tambang, tarif, pemeriksaan dan skrap ditambah.
4. Lengkapkan DFM sebelum meluluskan perkakasan. Dokumenkan senarai dimensi kritikal supaya pemeriksaan artikel pertama mempunyai skop.
5. Reka bentuk alat pertama untuk pemindahan. Tapak acuan standard, lokasi pintu tetap, lontaran dan penyejukan skala itu.

Batasan antara volum rendah dan tinggi ditetapkan oleh pelunasan dan kesetiaan material, bukan oleh nombor yang diterbitkan oleh seseorang. Program 2,000 bahagian dalam PA66-GF30 mungkin mewajarkan penggunaan alat; program 50,000 bahagian dalam bahagian ABS kosmetik mungkin tidak.

Untuk mendapatkan cadangan perkakas yang sepadan dengan program anda dan bukannya jalur generik, kumpulkan empat input sebelum anda meminta sebut harga: isipadu seumur hidup (termasuk alat ganti dan varian), gred bahan, jalur toleransi dan tarikh sasaran. Empat jawapan tersebut membolehkan pencetak memberitahu anda bahan perkakas yang mana, kelas SPI yang mana dan kiraan rongga yang mana sebenarnya sesuai — dan sama ada pencetakan adalah laluan yang betul sama sekali.

Pilih NOBLE untuk Projek Pengacuan Suntikan Isipadu Rendah Anda

Aritmetik di atas hanya akan membuahkan hasil apabila bengkel di sebalik alat tersebut dapat mengekalkan toleransi, masa tunggu dan kemasan yang anda tetapkan. Di situlah NOBLE memainkan peranan.

NOBLE ialah rakan kongsi pemesinan dan pembuatan terkemuka di China — usaha sama Sino-British yang diiktiraf oleh kerajaan sebagai Perusahaan Teknologi Tinggi Kebangsaan, dengan lebih sepuluh tahun pengalaman dalam pengeluaran alat ganti tersuai. Pasukan kejuruteraan dan kualiti kami menjalankan projek pengacuan suntikan volum rendah anda daripada prototaip hingga binaan rintis dan kepada pengeluaran kelompok yang boleh diulang, jadi anda mendapat seorang rakan kongsi yang bertanggungjawab dan bukannya penyampai subkontraktor.

Apa maksudnya untuk program anda:

• Sistem kualiti yang diperakui. NOBLE memegang pensijilan ISO 9001:2015 dan ISO 13485:2016, jadi pembeli perubatan, automotif dan perindustrian boleh menghubungkan kami ke dalam proses kelulusan pembekal mereka dengan yakin.
• Perkhidmatan skop penuh, bukan sekadar pengacuan. Kami meliputi sokongan reka bentuk, perkakasan, persampelan, pemesinan bahagian, kemasan dan pemasangan akhir — keseluruhan rantaian daripada lukisan kepada produk yang dikotak dan boleh dihantar.
• Kelajuan yang dibina dalam proses. Pengaturcaraan CNC yang komprehensif dan jurutera berpengalaman membolehkan kami menyelesaikan banyak bahagian dalam masa 7–10 hari, dan pasukan kami mengembalikan sebut harga profesional dalam masa 24 jam selepas RFQ yang mengandungi maklumat yang diperlukan.
• Pemeriksaan yang boleh anda audit. Satu set lengkap peralatan pemeriksaan dan sistem kawalan kualiti keseluruhan memastikan prototaip dan komponen pengeluaran berada dalam ketepatan yang diperlukan oleh lukisan anda.

Jika anda sedang mempertimbangkan laluan pengacuan suntikan isipadu rendah dan mahu andaian perkakas, toleransi dan pulang modal disemak terhadap pelan pembuatan sebenar, hantarkan isipadu seumur hidup, gred bahan, jalur toleransi dan tarikh sasaran anda. NOBLE akan memberitahu anda bahan perkakas, kelas SPI dan kiraan rongga yang benar-benar sesuai dengan program anda.

Soalan Lazim dari Pengacuan Suntikan Isipadu Rendah

Apakah kuantiti pesanan minimum untuk pengacuan suntikan isipadu rendah?

Ia bergantung pada model perkhidmatan pembekal, bukan pada prosesnya. Sesetengah pengacuan atas permintaan tidak mengiklankan kuantiti pesanan minimum langsung. Minta setiap pembekal menyatakan tingkatnya dan caj tambahannya dalam sebut harga.

Bolehkah saya menggunakan acuan yang sama untuk prototaip dan pengeluaran?

Ya, jika tapak acuan direka bentuk untuknya dari awal. Acuan isipadu rendah yang dibina pada DME standard atau tapak yang setara membolehkan sisipan ditukar daripada aluminium kepada P20 atau H13 tanpa mengubah tapak, dan kerana geometri bahagian dan lokasi pintu pagar kekal sama, kelulusan T1 dipindahkan ke acuan pengeluaran. Jika alat pertama tidak direka bentuk dengan cara ini, jangkakan kitaran kelulusan baharu.

Berapa lama acuan isipadu rendah tahan?

Julat yang diterbitkan berbeza mengikut bahan. Aluminium biasanya menyokong 10,000 tembakan atau kurang dalam kebanyakan gred, dengan aluminium siri 7000 yang lebih keras tahan lebih lama; sebut harga biasa menjalankan 1,000–100,000 tembakan untuk aluminium 7075 dan 50,000–200,000 untuk keluli lembut (S50C). Jangka hayat sebenar bergantung pada resin, geometri bahagian dan penyelenggaraan. Rancang terhadap hujung bawah julat sebut harga anda.

Bagaimana jika bahagian saya memerlukan toleransi yang lebih ketat daripada ±0.02 mm?

Pemesinan CNC adalah laluan yang lebih langsung pada toleransi tersebut. Jika bahagian tersebut akhirnya mesti dibentuk, tanyakan sama ada ciri kritikal tersebut boleh digiling selamat untuk keluli dan alat tersebut disediakan untuk menetapkan toleransi, di samping toleransi rongga umum ±0.005 inci yang dinyatakan oleh kebanyakan pengacu. Pemesinan pasca bahagian yang dibentuk adalah satu lagi pilihan, dengan kos tambahan setiap bahagian.

Adakah pengacuan isipadu rendah lebih mahal setiap bahagian berbanding isipadu tinggi?

Ya. Alat isipadu rendah biasanya berrongga tunggal, jadi setiap tembakan menghasilkan satu bahagian dan bukannya dua, empat atau lebih; ​​yuran persediaan berulang dengan setiap larian; dan alat biasanya berjalan tanpa pelari panas. Ketiga-tiganya menaikkan harga setiap bahagian. Jumlah kos masih boleh menjadi lebih rendah pada kuantiti yang rendah, kerana bil alat adalah sebahagian kecil daripada alat pengeluaran yang dikeraskan — yang merupakan inti pati pengiraan pulang modal di atas.
