Mezi konstrukční díly nemocničních robotů patří rámy, pouzdra, konzole, klouby, aktuátory, převodovky a koncové efektory – mnoho z nich se používá i u dílů ošetřovatelských robotů. Výroba se zabývá přesným CNC obráběním, 3D tiskem, vstřikováním plastů a zpracováním plechů. Běžné materiály sahají od hliníku a uhlíkových vláken až po nerezovou ocel, titan, PEEK a ABS. U kritických komponent, jako jsou klouby a aktuátory, jsou nejdůležitější tolerance na úrovni mikronů. Správná přesnost udržuje robota vyváženého a přesného během choulostivých chirurgických zákroků. Totéž platí pro díly ošetřovatelských robotů – vyžadují pečlivý výběr materiálu spolu s přísnou kontrolou výroby. Kvalita závisí na každém kroku, od surovin až po finální montáž. Každý kus v systému musí spolupracovat, aby poskytoval bezpečný a spolehlivý výkon v náročném nemocničním prostředí.
Klíčové konstrukční části nemocničního robota
Každý systém konstrukčních dílů nemocničního robota se skládá z několika hlavních částí. Rámy, pouzdra, konzole, klouby, aktuátory, převodovky a koncové efektory mají specifickou funkci. Znalost toho, co každá část dělá, vám pomůže pochopit, proč je přesnost tak důležitá.
Pohony a klouby
Aktuátory a klouby spolupracují, aby zajistily pohyb. Aktuátor vydává sílu. Kloub tuto sílu vede do řízeného pohybu. U chirurgických robotů tato dvojice řídí, jak plynule se rameno pohybuje a jak přesně zasáhne cíl.
Hustota točivého momentu a vůle
Hustota točivého momentu měří, kolik otočné síly může motor vyvinout v porovnání s jeho velikostí a hmotností. Vyšší hustota točivého momentu umožňuje inženýrům používat menší aktuátory bez ztráty výkonu. To je velmi důležité, když je prostor uvnitř kloubu omezený.
Vůle je malá mezera mezi ozubenými koly, která se dotýkají. Příliš velká vůle způsobuje chvění robotického ramene. Příliš malá vůle způsobuje zasekávání ozubených kol. Pro chirurgický zákrok musí být vůle velmi malá. Pokud ne, hrot nástroje se vychýlí z dráhy.
Odolnost proti opotřebení a mazání
Klouby se během jedné operace pohnou tisíckrát. Tento opakovaný pohyb opotřebovává povrchy. Kalená ocel a potažený hliník odolávají opotřebení lépe než měkké kovy. Mazání snižuje tření a odvádí teplo od kontaktních míst.
Lékařské roboty často používají utěsněná ložiska naplněná mazivem lékařské kvality. Tato ložiska zabraňují vniknutí nečistot a udržují stabilní výkon. Opotřebovaný kloub ztrácí přesnost. To se projevuje jako vratké pohyby nebo chyby v poloze.
Konstrukční ramena a základní podvozek
Kostru robota tvoří nosné rámy a podvozky. Drží všechny ostatní části na místě. Nesou také váhu ramene, nástrojů a nákladu.
Poměr síly k hmotnosti
Robotické rameno musí být dostatečně pevné, aby zvedlo nástroje a udrželo je v klidu. Musí být také dostatečně lehké, aby s ním motory mohly rychle pohybovat. Hliníkové slitiny poskytují dobrou rovnováhu. Titan se osvědčí tam, kde je potřeba větší pevnost.
Kompozity z uhlíkových vláken tento poměr ještě dále zvyšují. Váží mnohem méně než ocel, ale jsou stejně tuhé. Tato nižší hmotnost znamená menší motory a rychlejší dobu odezvy.
Tlumení vibrací a tuhost
Tuhost zabraňuje ohýbání ramene pod zatížením. Jakékoli ohyb způsobuje chyby v poloze hrotu. Tlumení vibrací zabraňuje otřesům, které by mohly chirurgovi rozmazat výhled nebo narušit jemný řez.
Odlitky a obráběné bloky poskytují velkou tuhost. Některé konstrukce přidávají tlumicí vrstvy nebo vyplňují duté prostory viskoelastickým materiálem. Tyto možnosti snižují vibrace, aniž by výrazně zvyšovaly hmotnost.
Kryty a koncové efektory
Kryty chrání vnitřní součásti před prachem, kapalinami a nárazy. Koncové efektory jsou nástroje na konci paže. Mohou to být chapadla, skalpely nebo držáky kamer.
Biokompatibilita a ochrana tekutin
Jakýkoli povrch, který se dotýká pacienta, musí splňovat pravidla biokompatibility. Materiály jako PEEK a lékařská nerezová ocel těmito testy procházejí. Nezpůsobují alergické reakce ani neuvolňují škodlivé látky.
Důležitá je také ochrana před tekutinami. Krev, fyziologický roztok a čisticí tekutiny mohou poškodit vnitřní součásti. Utěsněné pouzdra s dobrým těsněním zabraňují vniknutí tekutin. Krytí IP vám říká, jak dobře pouzdro odolává vodě a prachu.
Integrace senzorů a přesnost
Moderní koncové efektory jsou vybaveny senzory síly, kamerami a sledovači polohy. Tyto senzory odesílají data zpět do řídicího systému. Robot okamžitě změní úchop nebo polohu.
Přesnost zde znamená rozdíl mezi dobrým stehem a natrženou cévou. Držáky senzorů musí být pevné. Jakákoli vůle mezi senzorem a nástrojem poskytuje nesprávné údaje. To vede ke špatným rozhodnutím řídicího softwaru.
Rámy a pouzdra nesou vysoce přesná ozubená kola a ložiska. Ty rozkládají zatížení z pohybu po celé konstrukci. Slabý rám se pod zatížením prohýbá. Toto prohýbání narušuje všechny pozdější výpočty.

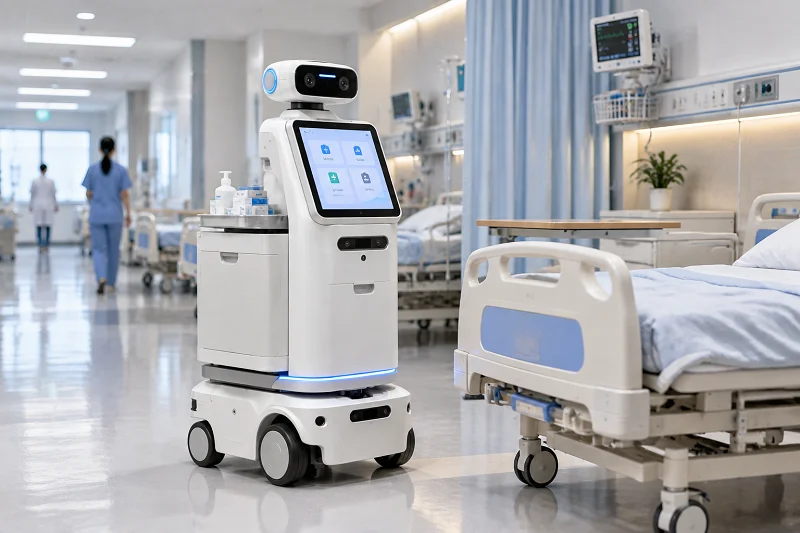

Součásti ošetřovatelských robotů čelí podobným potřebám. Tito roboti zvedají pacienty, přinášejí zásoby a pomáhají s každodenní péčí. Konstrukční součásti jejich nemocničních robotů musí zvládat opakované zatížení bez zlomení. Konstrukční součásti nemocničních robotů pro ošetřovatelství se často zaměřují na odolnost před extrémní přesností. Přesto platí stejné myšlenky.
Konstrukční díly nemocničních robotů musí v rušných nemocničních prostorách vydržet roky. To znamená pečlivý výběr materiálů a důkladné výrobní kroky. Každý držák, kloub a kryt pomáhají celému systému spolehlivě fungovat.
Výroba konstrukčních dílů nemocničních robotů
Výroba konstrukčních dílů nemocničních robotů vyžaduje více než jeden proces. Každá metoda se hodí pro jiný tvar dílu, materiál a objem výroby. Výběr správné metody udržuje nízké náklady a vysokou kvalitu.
CNC obrábění přesných součástek
CNC obrábění přesných součástí je základem výroby konstrukčních dílů nemocničních robotů. Tento subtraktivní proces řeže kovové nebo plastové bloky do přesných tvarů. Hodí se dobře pro klouby, skříně převodovek a úchyty pohonů.
Víceosé frézování a soustružení
Vysoce přesné 5osé CNC frézování pohybuje řezným nástrojem v pěti osách najednou. Nástroj dosahuje úhlů, kterých se 3osý stroj nedotkne. To je důležité pro složité geometrie spojů a zakřivené povrchy. Multifunkční stroje kombinují frézování a soustružení v jednom nastavení. To snižuje chyby při manipulaci a šetří čas.
U konstrukčních dílů nemocničních robotů s hlubokými kapsami nebo tenkými stěnami snižuje 5osé obrábění počet nastavení. Méně nastavení znamená přesnější kontrolu nad každým rozměrem.
Dosažení tolerancí na úrovni mikronů
Přesné CNC obrábění přesných součástí poskytuje tolerance, kterým standardní procesy nemohou odpovídat. Zde je to, čeho dosahují špičkové dílny:
- Tolerance ±0.0002 palce (±5 µm) nebo menší na kritických prvcích, s povrchovou úpravou jemností Ra až 0.8 µm.
- Přesnost polohování až 3 µm a objemová přesnost pod 13 µm; mikrofrézování může dosáhnout tolerancí 2–3 µm.
- 5osý multitasking dosahuje tolerance ±0.0025 mm (±0.0001 palce) pro složité 3D kontury, oběžná kola a lékařské klouby.
Tato čísla jsou důležitá pro klouby a aktuátory. Chyba několika mikronů může narušit chod celého ramene. Proto vysoce přesné obrábění konstrukčních součástí nemocničních robotů vyžaduje pevné stroje, ostré nástroje a stabilní regulaci teploty.
Vstřikování plastů a plechů
Ne každý díl vyžaduje přesnost na úrovni mikronů. Kryty, kryty a konzoly často fungují dobře s jinými procesy. Vstřikování plastů a výroba plechů tuto mezeru zaplňují.
Velkoobjemová výroba pouzder
Vstřikování plastů vstřikuje roztavený plast do ocelové formy. Forma vytvaruje díl během několika sekund. Tento proces je vhodný pro ABS a polykarbonátová pouzdra. Jakmile je nástroj vyroben, náklady na kusy rychle klesají. Tisíce identických krytů se vyrábějí se stejným tvarem a povrchovou úpravou.
U součástek ošetřovatelských robotů chrání lisované kryty elektroniku a senzory. Zároveň poskytují čistý povrch, který se snadno otírá.
Cenově výhodné tvarování pro závorky
Výroba plechů zahrnuje ohýbání, děrování a řezání plochého kovu do konzol a ochranných krytů. Běžnými materiály jsou zde hliníkové a nerezové plechy. Nástroje stojí méně než vstřikování plastů. Díky tomu je plech chytrou volbou pro malé až střední objemy výroby.
Modulární hliníkové profily se dobře hodí pro rámy a ochranné kryty. Nařežete je na požadovanou délku, sešroubujete a přidáte panely. Tento přístup urychluje montáž a udržuje konstrukci lehkou.
3D tisk a aditivní výroba
Aditivní výroba vytváří díly vrstvu po vrstvě. Otevírá možnosti návrhu, kterým se subtraktivní metody nemohou rovnat.
Složité geometrie a odlehčení
3D tisk vytváří vnitřní kanály, mřížkové struktury a organické tvary. Tyto prvky snižují hmotnost bez ztráty pevnosti. U konstrukčních dílů nemocničních robotů znamená nízká hmotnost menší motory a rychlejší pohyb. Titan i PEEK se dobře tisknou pro lékařské použití.
Rychlé prototypování a zakázkové koncové efektory
Inženýři tisknou prototypy během hodin místo týdnů. Než se pustí do drahých nástrojů, otestují jejich vhodnost a funkčnost. Výhodou jsou i zakázkové koncové efektory. Chirurg může pro vzácný zákrok potřebovat jednorázový chapadlo. Tisk na vyžádání šetří čas a peníze.
Z praktického hlediska výroba konstrukčních dílů nemocničních robotů často kombinuje různé procesy. CNC obráběný spoj může být kombinován s lisovaným pouzdrem a tištěným koncovým efektorem. Společnosti jako NOBLE v Číně nabízejí všechny tyto služby pod jednou střechou. Jejich tým se zabývá prototypováním a hromadnou výrobou lékařských robotů. Tato škála pomáhá klientům přejít od návrhu k montáži, aniž by museli žonglovat s více dodavateli.
Za zmínku stojí, že výroba robotických dílů pro nemocnice vyžaduje přísnou kontrolu procesů. Každý krok – od surovin až po finální kontrolu – ovlivňuje hotový díl. Dobří dodavatelé robotických dílů pro výrobu sledují každou operaci a dokumentují výsledky. Tato papírová stopa podporuje audity a udržuje konzistentní kvalitu.
Konstrukční aspekty pro konstrukční části nemocničních robotů
Dobrý návrh začíná přesností. Každý projekt konstrukčních dílů nemocničního robota vyžaduje přesné tolerance pro klouby a aktuátory. Malá chyba v jednom dílu se může s hromaděním v průběhu montáže zvětšovat. Analýza shlukování tolerancí kontroluje, jak se odchylka každého dílu přidává k celkovému součtu. Pokud součet překročí limit, rameno nedosáhne svého cíle. Inženýři mapují každý rozměr a předpovídají nejhorší možný případ nánosu před řezáním kovu.
Přísné tolerance pro klouby a aktuátory
Zajištění opakovatelnosti v chirurgické robotice
Opakovatelnost znamená, že se robot pokaždé vrací na stejné místo. Chirurgický robot se může během jednoho zákroku přesunout na stejné místo tisíckrát. Jakýkoli posun ničí výsledek. Přísné tolerance obrábění na otvorech v kloubech a úchytech aktuátorů udržují tento posun malý. Řídicí software předpokládá, že hardware si drží svůj tvar. Když se tak stane, hrot nástroje dosáhne místa, které chirurg očekává.
Řízení tepelné expanze
Teplo způsobuje změnu velikosti věcí. Motory, ozubená kola a ložiska se během používání zahřívají. Kovová součástka roste s rostoucí teplotou. Tento růst posouvá střed kloubu a narušuje kalibraci. Konstruktéři volí materiály s nízkou tepelnou roztažností pro kritická místa. Také do softwaru přidávají tepelnou kompenzaci. Některé systémy se před operací zahřívají, aby dosáhly stabilní teploty.
Čistitelnost a sterilizace
Krytí IP a ochrana proti vniknutí kapalin
Nemocnice jsou vlhká místa. Krev, fyziologický roztok a čisticí spreje ohrožují vnitřní součástky. Krytí IP udává, jak dobře pouzdro blokuje prach a vodu. Krytí IP67 znamená, že součástka přežije krátkodobé ponoření. IP68 jde ještě dále. Utěsněná ložiska, těsnění a hladké povrchy – to vše pomáhá. V žádných štěrbinách by se neměla hromadit kapalina.
Odolnost materiálu vůči chemickým sterilizačním látkám
Sterilizační prostředky jako peroxid vodíku a kyselina peroctová napadají mnoho plastů. Materiály musí těmto chemikáliím odolávat, aniž by praskaly nebo se zakaly. PEEK a lékařská nerezová ocel dobře odolávají. ABS se může časem degradovat. Volba ovlivňuje, jak dlouho součástka vydrží. Součásti ošetřovatelských robotů čelí stejnému chemickému vystavení. Při výběru materiálu je třeba věnovat stejnou pozornost.
Analýza bezpečnosti a poruchových režimů
Konstrukční integrita při zatížení
Každý návrh konstrukčních dílů nemocničního robota musí vydržet jeho největší zatížení. Může to být náhlé zastavení, upuštěný nástroj nebo pacient opřený o paži. Inženýři provádějí analýzu napětí, aby našli slabá místa. Testují prototypy pod zatížením, dokud se něco neohne nebo nezlomí. Cílem je najít bod selhání dříve, než se tak stane u pacienta.
Redundance v kritických kloubech
Některé klouby nemohou selhat. Jedním z příkladů je chirurgická paže držící skalpel nad pacientem. Redundantní brzdy nebo sekundární enkodéry přidávají záložní vrstvu. Pokud hlavní systém selže, záložní systém drží pozici. To zvyšuje náklady a složitost. Také to zvyšuje bezpečnost. Kvalita konečného produktu závisí na těchto volbách.
Běžně používané materiály pro konstrukční díly nemocničních robotů
Výběr správných materiálů pro konstrukční díly nemocničního robota je opravdu důležitý. Vaše volba ovlivňuje hmotnost, pevnost a životnost dílu. Také rozhoduje o tom, zda robot zvládne opakovanou sterilizaci. Podívejme se na hlavní možnosti.
Kovy lékařské kvality
Kovy vám dodávají pevnost a tuhost. Dobře splňují přísné tolerance. Díky tomu jsou nejlepší volbou pro nosné konstrukční díly nemocničních robotů.
Nerezová ocel a titan
Lékařská nerezová ocel odolává korozi a agresivním chemikáliím. Skvěle se hodí pro rámy, konzole a držáky nástrojů. Titan je lehčí a pevnější. Také dobře vychází s lidskou tkání. Díky tomu je ideální pro klouby a koncové efektory, které se dotýkají pacientů. Oba kovy jsou dražší než hliník. Jejich odolnost však často stojí za to.
Hliníkové slitiny pro snížení hmotnosti
Hliníkové slitiny snižují hmotnost, aniž by ztratily příliš mnoho pevnosti. Lehčí rameno se pohybuje rychleji a potřebuje menší motory. To šetří energii a snižuje opotřebení. Hliník se také snadno obrábí. Je tedy chytrou volbou pro nosná ramena a základní podvozky. Nevýhodou je, že hliník je měkčí než ocel. V místech s vysokým opotřebením potřebuje povlaky nebo vložky.
Vysoce výkonné polymery
Polymery nabízejí výhody, kterým se kovy nemohou rovnat. Odolávají chemikáliím, blokují elektřinu a váží velmi málo. To je důležité pro součásti lékařských robotů v blízkosti senzorů nebo elektroniky.
PEEK a PEI pro strukturální izolaci
PEEK vyniká pro nosné díly. Dobře odolává teplu a chemikáliím. Také izoluje. Zde je srovnání různých druhů PEEK:
| PEEK třída | Pevnost v tahu (MPa) | Pevnost v ohybu (MPa) |
| Nevyplněný PEEK | 96-100 | 125-146 |
| 30% PEEK ze skelných vláken | 170-179 | 271 |
| 30% uhlíkových vláken PEEK | 236-265 | Nespecifikováno |
PEEK s uhlíkovými vlákny poskytuje nejvyšší pevnost. Díky tomu je skvělý pro konstrukční konzoly. PEI je další možností. Je levnější než PEEK a stále nabízí dobrou tuhost a tepelnou odolnost.
ABS a polykarbonát pro pouzdra
ABS a polykarbonát dominují ve výrobě krytů. Snadno se tvarují do složitých tvarů. Také dobře snášejí nárazy. Polykarbonát překonává ABS v průhlednosti a odolnosti. ABS vítězí v ceně. Oba materiály se hodí pro součásti ošetřovatelských robotů, které vyžadují otíratelné povrchy. Ani jeden z nich však dobře nezvládá teplotu v autoklávu. Jsou tedy vhodné pro nesterilní zóny nebo jednorázové kryty.
Kritéria výběru materiálu
Standardy biokompatibility
Norma ISO 10993 stanoví pravidla pro biokompatibilitu. Jakýkoli materiál, který přichází do styku s pacientem, musí projít příslušnými testy. Tyto testy kontrolují toxicitu, podráždění a alergickou reakci. PEEK, titan a lékařská nerezová ocel splňují tyto normy. Vždy se ujistěte, že váš dodavatel poskytuje certifikované zásoby.
Vyvážení ceny, hmotnosti a odolnosti
Žádný materiál nevyhraje všude. Inženýři zvažují náklady oproti hmotnosti a odolnosti. Titan je dražší, ale vydrží déle. Hliník šetří hmotnost za nižší cenu. PEEK je odolný vůči chemikáliím, ale stojí mnohem více než ABS. Správná volba závisí na účelu dílu. Pouzdro může používat ABS. Chirurgický kloub může potřebovat titan. Dosažení této správné rovnováhy podporuje přesnost a kvalitu v celém systému. Dobří výrobní partneři vám pomohou sladit materiál s funkčností.
Rámec pro výběr konstrukčních dílů nemocničních robotů
Výběr správných dílů pro projekt konstrukčních dílů nemocničního robota je jako luštění hádanky. Musíte sladit funkci, rozpočet a časový harmonogram. Jasný rámec činí tuto hádanku řešitelnou.
Podrobný průvodce rozhodováním
Definování požadavků na zatížení a přesnost
Začněte tím, že se zeptáte, co musí součástka dělat. Kloub držící skalpel vyžaduje extrémní přesnost. Kryt zakrývající dráty potřebuje méně. Zapište si zatížení, které součástka nese. Poznamenejte si toleranci, kterou musí snést. Tato dvě čísla určují každou následující volbu.
CNC obrábění je cenné pro díly vyžadující vysokou rozměrovou přesnost, zakázkové komponenty nebo přesné tolerance – jako jsou chirurgické nástroje, implantabilní zařízení nebo přesné diagnostické komponenty. 3D tisk umožňuje složité, zakázkové prototypy nebo malosériovou výrobu – jako jsou anatomické modely specifické pro pacienta, chirurgické šablony, protetiky nebo zubní implantáty – a nabízí tak svobodu designu, rychlou realizaci a efektivní iteraci designu.
Přizpůsobení procesu objemu výroby
Objem rozhoduje o procesu. 3D tisk je vhodný pro výrobu do 50–100 kusů. CNC obrábění si udržuje tolerance ±0.001 palce bez nutnosti platit předem za nástroje. Náklady na díl zůstávají stabilní, pohybují se kolem 55–65 dolarů na díl. Vstřikování plastů klesá při vysokých objemech na 0.50–5.00 dolarů na díl. Vzorec pro výpočet bodu zvratu je vydělený náklady na formu (náklady na CNC díl mínus náklady na díl u vstřikovaného plastu). Jednoduché plastové kryty obvykle dosáhnou bodu zvratu pod 1 000 kusy. Vysoce přesné díly se vyskytují při podobných nebo vyšších objemech.
| Rozhodovací kritérium | CNC obrábění | 3D Tisk |
| Objem výroby | Nejlepší pro prototypy a malosériové díly | Nejlepší pro série do 50–100 jednotek |
| Toleranční schopnost | Přesnost ±0.001 palce; pětiosé frézování dosahuje ±0.005–0.025 mm na otvorech ložisek | Nelze dosáhnout srovnatelné opakovatelnosti CNC pro kovové díly s přesnými tolerancemi |
| Náklady na nástroje | Není nutná žádná počáteční investice do nástrojů | Žádné náklady na nástroje, což umožňuje složité geometrie |
| Potřeby materiálu/pevnosti | Vhodné tam, kde je vyžadována pevnost kovu | Vhodné pro rané prototypy a složité tvary |
| Chování nákladů | Zhruba stabilní cena za díl (~55–65 USD/díl) | Cenově výhodné při malých objemech; pro menší tolerance nebo vyšší pevnost kovu přejděte na CNC |
Vyvažování nákladů, kvality a dodací lhůty
Investice do nástrojů vs. jednotkové náklady
Nástroje mění matematiku. Vstřikovací formy stojí předem více. Tato investice se vyplatí, když objemy rostou. U dílů ošetřovatelských robotů vyráběných ve velkých sériích snižují lisované kryty jednotkové náklady rychle. U projektů s nízkým objemem se nástroje vynechávají a používá se CNC nebo 3D tisk. Kompromis je jasný: plaťte nyní za nástroje, nebo plaťte později více za díl.
Spolehlivost dodavatelského řetězce
Skvělý design neznamená nic bez včasných dílů. Dodavatelé, kteří řídí obrábění, lisování a montáž pod jednou střechou, snižují riziko. Odhalí problémy včas. Také udržují stabilní kvalitu napříč šaržemi. U dílů pro ošetřovatelské roboty spolehlivý dodavatelský řetězec zajišťuje, aby nasazení v nemocnicích probíhalo v souladu s plánem. Než se zavážete, zeptejte se na dodací lhůty, záložní kapacitu a jak řeší nedostatek materiálu.
Příklad případu: Výroba kloubu robotického ramene pro nemocnici
Představte si kloub chirurgického robotického ramene, který drží skalpel. Musí se pohybovat velmi přesně. Také musí zůstat pevný při přenášení váhy. Tento příklad ukazuje, jak je takový kloub konstruován.
Požadavky na design a výběr materiálu
Spoj musí být pevný, ale ne těžký. Musí také vydržet opakovanou sterilizaci. Konstrukce vyžaduje dostatečnou nosnost, aby udržela nástroj bez ohnutí. Tolerance na otvoru ložiska jsou extrémně malé.
Výběr titanu pro pevnost a hmotnost
Titan se pro tuto práci dobře hodí. Váží méně než ocel a je pevnější než hliník. Splňuje také normy biokompatibility ISO 10993. To je důležité pro všechny konstrukční části nemocničních robotů, které se dotýkají pacientů. Tento materiál je také odolný vůči chemickým sterilizačním prostředkům. Spoj si tak zachovává svůj tvar i po mnoha čisticích cyklech.
Výběr procesu a validace přesnosti
Tým zvolil vysoce přesné 5osé CNC frézování pro těleso kloubu. Tento proces řeže složité úhly v jednom nastavení. To snižuje chyby při manipulaci. Zároveň dodržuje přesné tolerance, které konstrukce vyžaduje.
5osé CNC obrábění a kontrola na souřadnicovém měřicím stroji (CMM)
Přesné CNC obrábění dosahuje tolerancí ±0.0025 mm na kritických konturách. Tato úroveň přesnosti udržuje stabilní střed spoje. Po obrábění souřadnicový měřicí stroj (CMM) kontroluje každý klíčový rozměr. CMM potvrzuje polohu otvoru a povrchovou úpravu. Jakýkoli díl, který selže, je přepracován nebo sešrotován. Tento krok chrání celou sestavu.
Montáž a testování
Montáž spojuje obrobené těleso s ložisky a aktuátory. Čisté prostředí zabraňuje vnikání prachu. Každé ložisko je zalisováno do svého otvoru kontrolovanou silou.
Integrace ložisek a aktuátorů
Nejprve se vkládají utěsněná ložiska. Poté se aktuátor namontuje na těleso kloubu. Technici kontrolují vůli a plynulost otáčení. Kloub chirurgického robotického ramene nesmí mít téměř žádnou vůli. Totéž platí pro kloub robotického ramene pro ošetřovatelství, který zvedá pacienty. Oba typy kloubů potřebují stálý pohyb pod zátěží.
Testování probíhá po montáži. Kloub prochází tisíci cykly. Snímače sledují posun polohy a nárůst teploty. Kloub ramene ošetřovatelského robota může čelit jinému zatížení než chirurgický kloub. I tak test prokazuje, že konstrukce funguje. To umožňuje dobrá přesná výroba v každém kroku. Takto se kvalita zabudovává, nikoliv později kontroluje.
Budoucí trendy v konstrukčních dílech nemocničních robotů
Tato oblast se neustále zlepšuje. Nové povlaky, chytřejší výrobní metody a menší konstrukce mění možnosti robotů. Podívejme se, co nás čeká dál.
Nové materiály a povlaky
Antimikrobiální povrchy a samomazné kompozity
Nemocnice potřebují povrchy, které bojují proti bakteriím. Nové antimikrobiální povlaky zabraňují růstu bakterií na robotických ramenech a krytech. Tyto povlaky uvolňují drobné částice, které při kontaktu ničí bakterie. Některé používají stříbro nebo měď smíchané do vrchní vrstvy. Povlak vydrží stovky čisticích cyklů.
Samomazné kompozity jsou dalším velkým krokem. Tyto materiály mají pevná maziva zabudovaná přímo do základny. Uvnitř plastu nebo kovu se nacházejí částice PTFE nebo grafitu. Jak se povrch opotřebovává, na povrch se dostává čerstvé mazivo. To snižuje tření bez nutnosti mazání nebo oleje. Pro utěsněné spoje to znamená méně údržby a delší životnost.
V praxi tato vylepšení pomáhají jak chirurgickým robotům, tak i součástem robotů pro ošetřovatelství. Zvedací rameno pro manipulaci s pacienty těží ze samomazných ložisek. Ta se i po letech používání pohybují hladce.
Automatizace a výroba na zakázku
Digitální dvojčata a cloudová výroba
Digitální dvojčata jsou virtuální kopie skutečných součástek robota. Inženýři spouštějí simulace na dvojčati před řezáním jakéhokoli kovu. Testují pohyb, hromadění tepla a napěťové body. Problémy se řeší softwarově, nikoli hardwarově. To šetří čas a peníze.
Cloudová výroba propojuje továrny po celém světě. Soubor s návrhem se nahraje do cloudu. Stroje na různých místech si soubor přečtou a okamžitě zahájí výrobu. Tento model výroby na vyžádání snižuje zásoby a urychluje dodávky. Pro konstrukční díly nemocničních robotů to znamená rychlejší zpracování zakázkových dílů.
Za zmínku stojí, že automatizace také zlepšuje kvalitu. Robotické buňky nakládají a vykládají CNC stroje bez lidské pomoci. Běží přes noc s vypnutými světly. Díly pokaždé sjíždějí z linky se stejnou přesností.
Miniaturizace a modulární design
Mikrorobotika pro cílenou chirurgii
Roboti se zmenšují. Mikroroboti se mohou pohybovat uvnitř cév a dodávat léky. Odstraňují sraženiny nebo odebírají vzorky tkání. Tyto drobné stroje potřebují konstrukční díly nemocničních robotů ve velmi malém měřítku. Výroba takto malých dílů vyžaduje speciální techniky. Řezání laserem a mikrofrézování vytvářejí prvky měřené v mikronech.
Pomáhá i modulární konstrukce. Standardní klouby a aktuátory se dají zacvaknout a sestavit tak různé roboty. Chirurgické rameno sdílí díly s ramenem robota pro ošetřovatelství. To zkracuje dobu návrhu a náklady na skladování. V obou systémech funguje stejný kloubní modul. V závislosti na úkolu se mění pouze koncový efektor.
Součásti robotů pro sestry těží z tohoto modulárního přístupu. Robot pro zvedání pacientů používá stejný základní kloub jako robot pro doručování zásob. Inženýři vyměňují nástavec nástroje, aby změnili práci robota. Tato flexibilita činí nemocniční roboty dostupnějšími a snadněji se udržují.
Miniaturizace posouvá tolerance ještě dále. Menší díly potřebují přísnější limity. Výrobní metody se musí zlepšit, aby udržely krok. Budoucnost konstrukčních dílů nemocničních robotů je menší, chytřejší a přizpůsobivější.
Výběr NOBLE pro konstrukční díly nemocničních robotů
Nalezení správného výrobního partnera ovlivňuje každou část vašeho projektu konstrukčních dílů nemocničního robota. NOBLE je dodavatel komplexních služeb, který se zaměřuje na zpracování kovů a plastů. Společnost se stará o vše od surovin až po finální montáž.
Komplexní výrobní kapacity
Odbornost ve zpracování kovů a plastů
NOBLE spojuje hlavní procesy, které jsou nezbytné pro výrobu konstrukčních dílů nemocničních robotů. Kovovýroba zahrnuje lisování a tváření plechů, CNC obrábění, odlévání kovů a výrobu chladičů. Možnosti v oblasti plastů zahrnují vstřikování plastů, CNC obrábění, vyfukování plastů a výrobu s podporou nástrojů pro opakované sestavení.
| Kategorie materiálu | Typické možnosti zpracování |
| metal | Lisování a tváření plechů; CNC obrábění; Odlévání kovů; Výroba chladičů |
| Plastová | Vstřikování plastů; CNC obrábění; Vyfukování; Výroba s nástrojovou podporou |
Díky této řadě nemusíte spolupracovat s mnoha dodavateli. Jeden tým se stará jak o přesné obrábění, tak o lisované pouzdra.
Od návrhu po montáž
NOBLE dělá víc než jen základní výrobu. Tým pomáhá s návrhem, prototypováním, výrobou a finální montáží. Celý tento řetězec je důležitý pro součásti ošetřovatelských robotů, které musí pasovat stejně napříč šaržemi. Inženýři včas odhalují problémy s tolerancemi. Opravují návrhy ještě předtím, než se nástroje nařezají. Montáž probíhá za kontrolovaných podmínek. Každý krok zůstává zapsán.
Certifikovaná kvalita a shoda
Certifikace ISO 9001:2015 a ISO 13485:2016
Společnost NOBLE je držitelem certifikací ISO 9001:2015 a ISO 13485:2016. Druhá norma se vztahuje na všechny organizace zapojené do životního cyklu zdravotnických prostředků, včetně výrobců a dodavatelů jejich součástí. Vyžaduje písemný systém řízení kvality, který klade důraz na řízení rizik, sledovatelnost, validaci procesů a kontrolu dodavatelů.
Pro výrobce součástek vyžaduje norma ISO 13485:2016 písemné postupy pro validaci procesů, sledovatelnost materiálů a šarží, řízení změn a řízení neshod. Norma jasně vyžaduje kontrolu outsourcovaných procesů, které ovlivňují shodu výrobků. Samotný certifikát nestačí. Důležité je skutečné provádění validovaných procesů, sledovatelnost a řízení změn. Norma FDA QMSR, která vstoupila v platnost 2. února 2026, zahrnuje normu ISO 13485:2016, ale nevyžaduje certifikáty. Výrobci hotových zařízení zůstávají odpovědní za kvalitu dodavatelů. Díky tomu je shoda s normou ISO 13485:2016 skutečnou nutností pro výrobu dílů robotů určených pro regulované trhy.
Kolaborativní inženýrská podpora
Optimalizace návrhů pro vyrobitelnost
Dobří partneři vylepší váš návrh ještě před zahájením výroby. Inženýři společnosti NOBLE kontrolují výkresy z hlediska vyrobitelnosti. Navrhují výměny materiálů, které snižují hmotnost nebo náklady. Poukazují na prvky, které se obtížně obrábějí nebo lisují. Tato vzájemná komunikace šetří peníze a eliminuje zpoždění. Pro výrobu robotických dílů ve velkém měřítku udržuje včasný vstup realistické tolerance a plynulou výrobu. Výsledkem je kvalita konstrukčních dílů nemocničních robotů, které můžete důvěřovat, šarži za šarží.
Jak součástka funguje, jak je vyrobena, jak přesná musí být a z čeho je vyrobena, to vše je vzájemně propojeno. Změňte jednu věc a změní se i ostatní. Titanový kloub řezaný na mikronové tolerance se vůbec nepodobá lisovanému plastovému držáku. Proto je třeba na konstrukční díly nemocničního robota dívat se z celkového hlediska. Oprava pouze jedné součástky jen zřídka funguje. Celá sestava musí zůstat pevná i při zatížení, teple a opakované sterilizaci.
Spolupráce s certifikovaným výrobcem, jako je NOBLE, vám zajistí soulad s lékařskými standardy. Jejich certifikace ISO 9001:2015 a ISO 13485:2016 podporují stabilní výkon. Proto použijte tento rámec pro výběr u svého vlastního projektu. Nastavte si zátěž, přizpůsobte proces objemu a pečlivě vybírejte materiály. Získáte přesnost a spolehlivost, kterou váš robot potřebuje.
Často kladené otázky týkající se konstrukčních částí nemocničních robotů
Z čeho jsou vyrobeny konstrukční části nemocničních robotů?
Většina konstrukčních dílů nemocničních robotů je vyrobena z hliníku, nerezové oceli, titanu, uhlíkových vláken, PEEK nebo ABS. Výběr z materiálu závisí na konkrétní práci. Chirurgický kloub často vyžaduje titan. Kryt pouzdra může být dobře fungovat s lisovaným ABS. Každý materiál má svou vlastní kombinaci pevnosti, hmotnosti a chemické odolnosti.
Proč potřebují klouby a aktuátory tak malé tolerance?
Drobná chyba v kloubu se zvětšuje s pohybem ramene dolů. Toto odchylování způsobuje odchýlení hrotu nástroje. Chirurgičtí roboti potřebují opakovatelnost v rozsahu mikronů. Vysoce přesné CNC obrábění tyto limity splňuje. Bez něj robot dvakrát mine stejné místo.
Který výrobní proces nejlépe vyhovuje mému dílu?
Záleží na objemu a přesnosti. CNC obrábění je vhodné pro prototypy a kovové díly s přesnými tolerancemi. Vstřikování plastů vítězí při velkých objemech pro kryty. 3D tisk zvládá složité tvary a jednorázové koncové efektory. Mnoho projektů konstrukčních dílů nemocničních robotů kombinuje všechny tři.
Vydrží plastové díly v nemocničním prostředí?
Ano, pokud si vyberete správný polymer. PEEK a PEI dobře odolávají chemikáliím a teplu. ABS a polykarbonát jsou vhodné pro kryty v nesterilních zónách. Snadno se formují a rychle se stírají. Než se rozhodnete, zkontrolujte, jak jednotlivé materiály zvládají sterilizační prostředek.
Co mi vlastně říká stupeň krytí IP?
Krytí IP ukazuje, jak dobře kryt blokuje prach a vodu. IP67 znamená, že součástka odolá krátkodobému ponoření. IP68 jde ještě dále. U konstrukčních součástí nemocničních robotů vysoké krytí zabraňuje vniknutí krve a čisticích kapalin do převodů, ložisek a elektroniky uvnitř.
Jak si vybrat výrobního partnera?
Hledejte dodavatele, který pracuje s kovy i plasty pod jednou střechou. Zkontrolujte si certifikace ISO 9001:2015 a ISO 13485:2016. Zeptejte se na sledovatelnost, validaci procesů a dodací lhůty. Partner, který se včas zapojí do vašich revizí návrhů, odhalí problémy dříve, než se nástroje nařezají.
Co je to analýza tolerancí?
Každá součástka má malou odchylku. Analýza stack-up tyto odchylky sečte. Pokud součet překročí limit, rameno nedosáhne svého cíle. Inženýři mapují každý rozměr a předpovídají nejhorší možný případ. Tento krok zajišťuje, aby konstrukční části nemocničního robota fungovaly jako jeden systém.
Liší se součásti ošetřovatelského robota od chirurgických?
Sdílejí mnoho stejných myšlenek. Součástky ošetřovatelských robotů se často zaměřují na odolnost spíše než na extrémní přesnost. Zvedací rameno pacienta čelí opakovanému zatížení, nikoli mikronovým řezům. Přesto oba potřebují pevné rámy, utěsněné spoje a materiály, které odolávají chemickému čištění.
