Sambungan robot ialah penghubung bergerak antara dua bahagian tegar. Ia mengarahkan gerakan dan arah dalam lengan robot. Perumah sambungan robot membalut galas, motor, pengekod dan kotak gear di dalamnya. Ia memastikan ia sejajar, bersih dan selamat. Cangkang itu lebih penting daripada rupanya. Fact.MR menilai pasaran senjata robot global kira-kira USD 22.74 bilion pada tahun 2025, jadi taruhannya tinggi. Reka bentuk sambungan robot yang baik melindungi ketepatan dalam lengan dan kobot perindustrian. Penjagaan yang sama dilakukan pada setiap sambungan robot bersepadu dan modul sambungan robot. Setiap aplikasi sambungan robot bergantung padanya.
Pertimbangan Reka Bentuk dan Perumahan Bersama Robot
Setiap reka bentuk sambungan robot bermula dengan soalan mudah: apakah daya yang akan dihadapi oleh sambungan ini? Jawapannya membentuk segala-galanya tentang perumah sambungan robot. Tindak balas, kekakuan, berat dan pengurusan haba semuanya mempengaruhi keputusan reka bentuk perumah sambungan robot. Jika anda salah, sambungan robot bersepadu anda tidak akan dapat memegang kedudukan dengan tepat.
Keperluan Galas Beban dan Kekakuan
Perumah bertindak sebagai tulang belakang struktur. Ia memastikan benda sejajar dan kaku apabila di bawah beban. Perumah sambungan robot yang nipis dengan pengurang yang kaku di dalamnya menjadikan keseluruhan sambungan lembut. Untuk mengetahui dari mana datangnya pengurang, ukur pengurang sahaja dan sekali lagi di dalam sambungan yang dipasang. Perbezaannya menunjukkan berapa banyak galas, perumah dan pengikat menambahnya.
Kekakuan vs. Keseimbangan Berat
Kekakuan mesti diseimbangkan dengan berat. Lengan yang berat membazirkan tenaga dan mengehadkan berapa banyak yang boleh diangkatnya. Matlamatnya adalah kekakuan yang tinggi tanpa terlalu banyak jisim. Tolakan dan tarikan ini membimbing pilihan bahan dan ketebalan dinding dalam pembuatan.
Geometri Antara Muka Pemasangan
Permukaan pemasangan perlu rata dan segi empat sama. Sebarang kecondongan di sini akan menyebabkan ketidakjajaran kemudian. Dalam sambungan robot berprofil rendah, bebibir pemasangan selalunya juga menggerakkan haba. Kerja berganda itu menjadikan bentuk lebih penting.
Perancangan Toleransi dan Kesesuaian
Padanan memberitahu anda kedudukan galas di dalam lubang. Geometri memberitahu anda kedudukan galas tersebut berbanding dengan yang lain. Dua lubang galas setiap satu boleh memenuhi spesifikasi saiznya tetapi masih tidak selari. Itulah sebabnya reka bentuk sambungan robot mesti merangkumi keperluan bentuk, bukan sekadar had saiz.
Tempat Duduk Bearing dan Gear
Untuk modul sambungan pemacu harmonik, jurnal galas perlu diletakkan di tengah dalam lingkungan 0.006 mm. Ini dapat menghentikan haus awal gigi gear dan tindak balas. Kepersegi lubang ke muka harus kekal dalam bacaan penunjuk keseluruhan 0.005 mm untuk mengelakkan perlumbaan galas terjepit. Corak pin dowel memerlukan kedudukan sebenar dalam lingkungan tambah atau tolak 0.008 mm. Jarak pusat ke pusat gear planet harus kekal pada tambah atau tolak 0.006 mm. Ini bukan sekadar idea. Ia membezakan antara sambungan yang berulang dan sambungan yang hanyut.
Elaun Pengembangan Terma
Haba mengubah segalanya. Perumah sambungan robot yang sempurna pada suhu 20°C mungkin bertahan pada suhu 70°C. Kitaran terma semasa pemesinan mempercepatkan proses penuaan bahan. Ini memastikan ia stabil merentasi beribu-ribu perubahan suhu. Untuk robot penyimpanan sejuk atau faundri, bahan CTE rendah memastikan tahap mikron berpusat dari 0°C hingga 70°C.
| bersama | Pertimbangan Terma | Pemilihan Bahan |
| J1 (Pangkalan) | Tork malar tinggi | 20CrMnTi, berkarbonat kes |
| J2 (Bahu) | Kedudukan yang tepat di bawah pertumbuhan | 42CrMo, dikeraskan permukaan |
| J3 (Siku) | Tindak balas yang lebih pantas mengurangkan haba | 42CrMo, 54–57 HRC |
| J4 (Putaran Pergelangan Tangan) | Haba yang sangat sedikit | 42CrMo atau 20CrMnTi |
| J5 (Pitch Pergelangan Tangan) | Ketepatan tertinggi diperlukan | 42CrMo atau titanium |
| J6 (Alat) | Berat badan penting | Aluminium, titanium atau keluli nitrida |
Integrasi Komponen dan Kabel
Sambungan robot bersepadu menggabungkan motor, pengekod, brek, set gear dan pemacu servo ke dalam satu cangkerang. Itu memerlukan banyak pencampuran elektrik, haba dan mekanikal. Setiap bahagian berebut ruang.
Penempatan Motor, Pengekod dan Sensor
Penempatan motor mempengaruhi cara haba keluar. Pengekod memerlukan laluan isyarat yang bersih. Sensor mesti tahan getaran. Bentuk perumah mesti sesuai dengan kesemuanya tanpa menjejaskan penjajaran. Corak sirip kompleks yang dimesin ke dalam perumah sambungan robot menambah luas permukaan untuk penyejukan. Sirip boleh disudutkan agar sepadan dengan aliran udara di tempat robot dipasang.
Pengedap dan Penghalaan Kabel
Kabel merupakan cabaran tersembunyi. Kumpulkan wayar longgar dan balutkannya dalam sarung yang terpisah. Ikatkan sarung pada kedua-dua hujung supaya wayar kekal di tempatnya semasa putaran. Buat gelung servis kabel tambahan untuk gerakan lengan penuh tanpa menarik. Wayar longgar akan tersekat dan tertanggal apabila bahagian bergerak melepasi satu sama lain. Rancang untuk wayar tambahan apabila bahagian ditarik masuk, kemudian bentuk wayar tambahan itu menjadi gelung yang kemas. Lindungi wayar berikat dengan sarung yang boleh dikembangkan atau berlingkar berhampiran titik jepit. Kumpulkan wayar kuasa motor dan pengekod bersama-sama dan ikatkannya pada motor.
Pengedap menghalang kotoran daripada masuk. Penyingkiran haba menolak haba keluar. Penghalaan kabel membolehkan semuanya bergerak bebas. Tiga cabaran ini berulang di setiap cabang perindustrian dan cobot. Selesaikannya lebih awal, dan bahagian mekanikal sambungan robot anda akan berfungsi selama bertahun-tahun.

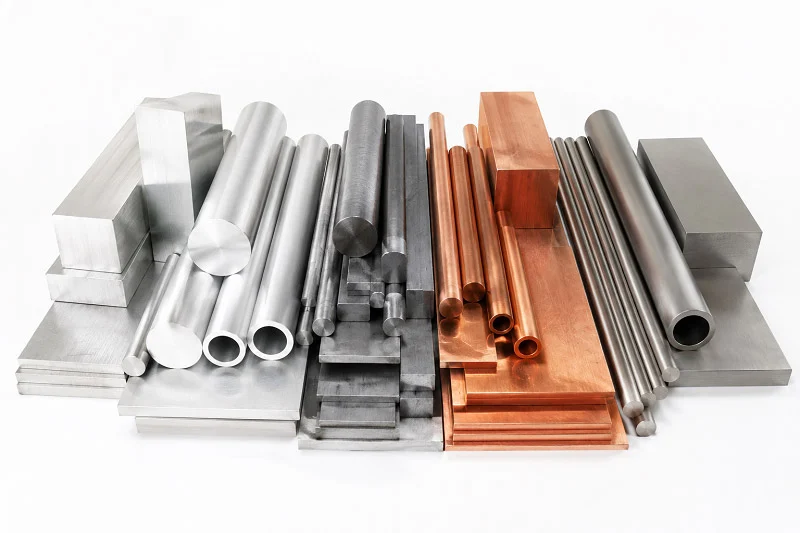

Bahan untuk Perumahan Bersama Robot
Bahan yang anda pilih untuk perumah sambungan robot mengubah berat, kekakuan, pengendalian haba dan kosnya. Setiap pilihan datang dengan pertimbangan yang mempengaruhi keseluruhan proses pembuatan. Padanan terbaik bergantung pada beban dan persekitaran yang akan dihadapi oleh sambungan tersebut.
Aluminium alloys
Aluminium merupakan pilihan yang paling biasa untuk bahagian sambungan robot. Ia ringan, mudah dimesin dan mengalihkan haba supaya motor berjalan lebih sejuk. Kedua-dua 6061 dan 7075 mengalami anodisasi dengan baik, yang menjadikannya sesuai untuk pelbagai kegunaan industri.
Aloi 6061 vs. 7075
6061-T6 ialah gred kerja keras harian. Ia mudah dimesin, dikimpal dan dianodkan. Kosnya lebih rendah dan berfungsi dengan baik untuk sambungan beban rendah. Tetapi ia mempunyai had. Cangkerang yang diperbuat daripada 6061 akan haus lebih cepat di bawah beban berat yang berulang. Bagi sambungan yang berkitar banyak kali seminit, itu adalah risiko yang nyata.
7075-T6 memberikan anda prestasi yang lebih baik. Ia adalah kira-kira 66% lebih kuat dalam keadaan lesu. Jadual di bawah menunjukkan nombor-nombor tersebut.
| Hartanah | 6061-T6 | 7075-T6 | Beza |
| Kekuatan Keletihan (10^8 kitaran) | 96 MPa (14 ksi) | 159 MPa (23 ksi) | 7075-T6 adalah 66% lebih tinggi |
7075 mengatasi 6061 dalam rintangan lesu kerana struktur butirannya yang lebih kuat dan kemungkinan keretakan mikro yang lebih rendah, yang menjadikannya lebih sesuai untuk pemuatan kitaran di bahagian ini.
Kekuatan tambahan itu datang dengan imbangan. 7075 lebih sukar untuk dimesin. Haus alat meningkat. Ia juga lebih sukar untuk dikimpal dan kosnya lebih tinggi. Tetapi untuk modul sambungan robot yang berkitar banyak kali sehari, 7075 berbaloi dengan kos tambahannya. Jangka hayat yang lebih lama mengimbangi harga bahan yang lebih tinggi.
Keserasian Anodizing
Kedua-dua aloi ini mengalami anodisasi dengan baik. Tetapi 7075 memerlukan lebih banyak penjagaan semasa proses tersebut. Anodisasi Jenis II menambah perlindungan kakisan standard. Lapisan keras Jenis III menambah rintangan haus yang serius. Komponen 7075 dengan anodisasi keras menahan gegaran di bawah getaran berterusan modul sambungan robot. Lapisan keras juga memerangkap kurang haba, yang membantu pengurusan haba.
Keluli dan Keluli Tahan Karat
Keluli memberikan kekakuan yang tidak dapat ditandingi oleh aluminium. Ia lebih berat, tetapi kadangkala ketepatan lebih penting daripada berat. Keluli juga tahan suhu yang lebih tinggi tanpa kehilangan kekuatan.
Pertukaran Kakisan
Keluli mudah berkarat dalam persekitaran basah atau kimia. Keluli tahan karat membaikinya tetapi kosnya lebih tinggi dan mesin lebih perlahan. Bagi bahagian sambungan faundri yang menerima haba dan kelembapan, keluli tahan karat cepat berkarat. Bagi lengan bilik bersih, keluli bersalut mungkin mencukupi. Salutan seperti nikel tanpa elektro menambah kos tetapi meluaskan rangkaian keluli yang lebih murah.
Kekuatan dan Rintangan Haus
Bahagian keluli cemerlang dalam sambungan asas tork tinggi seperti J1 dan J2. Keluli yang dikeraskan seperti 20CrMnTi tahan terhadap kemek pada antara muka bolt. Permukaannya kekal keras manakala terasnya kekal teguh. Gabungan itu sukar ditandingi untuk kegunaan tugas berat. Untuk kawasan haus tinggi, keluli nitrida menambah kekerasan permukaan tambahan tanpa herotan.
Plastik dan Komposit
Plastik banyak mengurangkan berat. Ia berfungsi paling baik dalam robot tork rendah atau robot kolaboratif di mana jisim paling penting. Ia juga meredam getaran secara semula jadi, yang membantu kestabilan kedudukan.
Kegunaan PEEK dan Nilon
PEEK mengendalikan haba yang lebih tinggi berbanding kebanyakan plastik. Ia tahan terhadap bahan kimia dan haus perlahan dari semasa ke semasa. Nilon berharga lebih rendah tetapi menyerap kelembapan, yang mengubah dimensi. Gunakan PEEK untuk menutup cincin dan sesendal di dalam sambungan. Gunakan nilon untuk penutup luar yang tidak membawa beban. Gred nilon dengan isian kaca meningkatkan kekakuan tetapi mengurangkan rintangan hentaman.
Pilihan Bertetulang Serat Karbon
Komposit gentian karbon menawarkan kekakuan hampir sama dengan aluminium pada separuh beratnya. Ia tidak mengalirkan haba dengan baik, jadi pengurusan haba menjadi lebih sukar. Ia juga lebih mahal untuk dihasilkan dan memerlukan reka bentuk acuan yang teliti. Untuk lengan cobot berkelajuan tinggi, gentian karbon di bahagian tertentu boleh mengurangkan inersia dengan banyak. Setiap pilihan bahan membimbing seluruh pembuatan, daripada kelajuan pemesinan hingga rawatan permukaan.
Prototaip dan Pengujian Perumahan Bersama Robot
Pembentukan prototaip membawa reka bentuk gabungan robot anda daripada idea kepada bahagian sebenar. Ia membantu anda mencari masalah sebelum anda membelanjakan wang untuk alat pengeluaran. Mencari masalah lebih awal menjimatkan masa berminggu-minggu dan beribu-ribu ringgit. Peringkat pembentukan prototaip yang baik adalah apa yang menjadikan sesuatu bahagian boleh dipercayai dan bukannya bahagian yang rosak di lapangan.
Kaedah Prototaip Pantas
Dalam prototaip, kelajuan adalah penting. Dua kaedah adalah yang paling biasa. Setiap satu berfungsi paling baik pada peringkat yang berbeza.
Prototaip CNC vs. Bercetak 3D
Prototaip CNC diperbuat daripada logam sebenar. Kekakuan dan sifat habanya sepadan dengan bahagian akhir. Untuk sambungan robot bersepadu, maklumat itu adalah penting. Anda tidak boleh meneka bagaimana perumah sambungan robot bertindak di bawah beban. Anda memerlukan nombor nyata. Tempat duduk galas, jurnal gear dan permukaan pelekap semuanya memerlukan sifat logam.
Percetakan 3D adalah baik untuk memeriksa bentuk, tetapi bukan untuk ujian beban. Plastik membengkok dengan cara yang berbeza daripada logam. Keputusannya tidak akan betul. Tetapi percetakan adalah pantas dan murah. Anda boleh menyemak penghalaan dan bentuk kabel dalam satu hari. Untuk bahagian modul sambungan seperti tempat duduk galas, sentiasa gunakan CNC. Toleransi plastik terlalu longgar.
Ujian Fungsian dan Ketahanan
Perumah sambungan robot yang dipasang juga mesti berfungsi di bawah beban. Ujian fungsian membuktikannya. Ujian ketahanan menunjukkan ia akan tahan selama bertahun-tahun penggunaan.
Pemeriksaan Kesesuaian dan Bentuk
Pemeriksaan kesesuaian menguji bagaimana bahagian-bahagian itu dipasang bersama. Letakkan galas pada lubang. Putarkannya. Rasa sebarang seretan. Cuba motor. Adakah ia meluncur masuk dengan lancar? Periksa gear. Adakah ia berada sepenuhnya di dalam? Ujian amali ini menunjukkan masalah reka bentuk tersembunyi. Pemeriksaan kesesuaian selama 30 minit boleh menjimatkan masa berminggu-minggu kemudian.
Pemeriksaan borang melihat keseluruhan pemasangan. Adakah kabel muat melalui saluran? Adakah lubang pelekap sejajar? Adakah wayar pengekod sampai tanpa meregang? Pemeriksaan mudah menghentikan kerja semula yang mahal.
Ujian Beban dan Tork
Pasang modul sambungan robot pada penyangga ujian. Kenakan tork sedikit demi sedikit. Ukur pesongan pada setiap langkah. Bandingkan dengan sasaran kekakuan. Keputusan akan memberitahu anda sama ada perumah cukup tegar untuk kerja yang tepat.
Ujian tindak balas adalah sebahagian daripada langkah ini. Kunci output. Ukur berapa banyak input bergerak. Untuk modul sambungan robot bersepadu, pastikan tindak balas di bawah 1 min arka. Angka yang lebih tinggi bermakna perumah sambungan robot terlalu banyak membengkok. Betulkannya dengan dinding yang lebih tebal atau sokongan galas yang lebih baik. Perumah yang membengkok akan menyebabkan jaringan gear terlepas dan gigi haus lebih cepat.
Ujian Getaran dan Keletihan
Ujian getaran mencari frekuensi semula jadi. Perumah yang bergegar pada kelajuan operasi akan gagal lebih awal. Tambahkan ribbing atau tebalkan dinding untuk menolak frekuensi lebih tinggi.
Ujian keletihan menjalankan modul sambungan robot melalui berjuta-juta kitaran. Ini menunjukkan sama ada pilihan bahan anda tahan. Retakan kecil berhampiran lubang bolt muncul di sini. Ujian menunjukkan jangka hayat yang dijangkakan untuk modul sambungan robot. Gunakan data ini untuk menetapkan selang penyelenggaraan.
Pengulangan dan Pengesahan Reka Bentuk
Pengujian menghasilkan data. Data membawa kepada perubahan. Gelung maklum balas itu menjadikan usaha prototaip berbaloi.
Gelung Maklum Balas Data Ujian
Tuliskan setiap keputusan. Tindak balas, kekakuan, kenaikan suhu. Bandingkan setiap satu dengan sasaran reka bentuk. Jika nombor tidak memenuhi sasaran, tukar perumah sambungan robot.
Tambahkan ketebalan dinding. Laraskan kesesuaian galas. Buat prototaip baharu dengan mesin. Uji sekali lagi. Setiap gelung menjadikan reka bentuk lebih baik. Tiga hingga lima pusingan adalah perkara biasa untuk perumah yang kompleks. Data memberitahu anda apa yang perlu dibaiki dan bila perlu dihentikan.
Kriteria Pembekuan Reka Bentuk
Tetapkan titik henti yang jelas sebelum anda bermula. Tentukan bagaimana kejayaan itu. Contoh kriteria: tindak balas di bawah 1 arcmin, tiada kegagalan dalam 10 juta kitaran, kekakuan melebihi nilai sasaran. Tuliskan ini lebih awal.
Setelah prototaip memenuhi semua sasaran, bekukan reka bentuk. Kunci model 3D. Beralih ke pembuatan. Bekerja dengan bengkel yang berpengalaman. NOBLE ialah syarikat pembuatan terkemuka di China. Mereka mengendalikan prototaip dan pengeluaran penuh. Kepakaran pemesinan mereka menghasilkan bahagian CNC yang sepadan dengan spesifikasi akhir daripada prototaip pertama. Ini memendekkan masa lelaran dan membina keyakinan terhadap perumah sambungan robot anda.
Pemesinan Ketepatan Perumahan Sambungan Robot
Pemesinan menukarkan blok mentah menjadi perumah sambungan robot yang telah siap. Peringkat ini menentukan sama ada galas berada pada kedudukan yang betul dan gear bersih. Untuk perumah sambungan robot logam, pengilangan dan pemusingan CNC menjalankan sebahagian besar kerja. Perumah plastik atau isipadu rendah boleh datang daripada pengacuan suntikan atau percetakan 3D. Laluan tersebut melangkau cip, tetapi ia menukar kekakuan dan toleransi yang ketat. Bahagian logam kekal sebagai standard untuk lengan perindustrian.
Pengilangan dan Pusing CNC
Pengisaran memotong poket, permukaan dan corak bolt. Pusingan membentuk lubang dan bebibir. Kebanyakan perumah sambungan memerlukan kedua-duanya. Blank yang dimesin selalunya bermula pada mesin pelarik, kemudian bergerak ke mesin pengisar untuk ciri-ciri sisi. Setiap persediaan menambah peluang untuk ralat, jadi kedai merancang pesanan dengan berhati-hati.
Faedah Pemesinan Berbilang Paksi
Mesin lima paksi mengubah cara untuk bahagian yang kompleks. Alat atau bahagian tersebut condong, jadi pemotong mencapai sudut yang tidak dapat disentuh oleh persediaan tiga paksi. Inilah yang anda perlukan:
- Lebih sedikit persediaan, kerana semua sisi dimesin dalam satu pengapitan.
- Kemasan permukaan yang lebih baik, kerana alat ini memegang sudut optimum.
- Toleransi yang lebih ketat, kerana kurang penempatan semula bermakna kurang hanyutan.
- Sokongan untuk ciri melengkung, bersudut atau organik.
- Jangka hayat alat yang lebih lama, kerana sudut pintar mengurangkan tekanan dan haba.
Poket dalam dan lubang bersudut adalah ujian sebenar. Mesin tiga paksi memerlukan alat panjang yang boleh dilentur dan bergemeretak. Kerja lima paksi memiringkan bahagian supaya alat pendek dan tegar boleh sampai ke dalam. Itu memastikan dinding stabil dan kemasan bersih. Persediaan yang lebih sedikit juga mengurangkan risiko pemindahan datum. Lubang pelekap, port sisi dan permukaan pengedap semuanya kekal dalam satu sistem koordinat. Itu penting apabila corak bolt mesti sejajar dengan poket dalaman.
Pemasangan Dinding Nipis
Dinding nipis bergerak apabila anda mengapitnya. Terlalu banyak tekanan akan menyebabkan lubang menjadi bujur. Terlalu sedikit tekanan akan menyebabkan bahagian terangkat semasa pemotongan. Rahang lembut yang dimesin mengikut profil bahagian menyebarkan beban. Blok sokongan di belakang dinding menambah ketegaran tanpa menandakan permukaan. Laluan kemasan ringan akan menanggalkan cebisan bahan terakhir dengan daya yang minimum. Lekapan yang dirancang dengan baik melindungi geometri yang diperlukan oleh reka bentuk.
Menggerudi, Membosankan, dan Menoreh
Lubang kelihatan ringkas sehingga anda menyemak kedudukannya. Bebibir motor dengan lubang yang ditanggalkan beberapa perseratus tidak akan dibolt ke bawah rata. Penggerudian kemudian mengukur saiz lubang sehingga muat terakhirnya. Pengetatan memotong benang yang memegang pengikat di bawah getaran.
Ketepatan Kedudukan Lubang
Toleransi kedudukan bergantung pada kerja sendi. Jadual di bawah menunjukkan tahap lazim.
| Tahap Ketepatan | Ketepatan Kedudukan Lubang Pelekap | Permohonan |
| Standard | ± 0.05 mm | Aplikasi sambungan robot umum |
| Tinggi | ± 0.02 mm | Aplikasi sambungan robot berketepatan tinggi |
| Sangat tinggi | ± 0.01 mm | Aplikasi sambungan robot ultra-ketepatan |
Konsentrisiti antara lubang pelekap dan lubang galas hendaklah kekal dalam lingkungan 0.02 mm TIR. Ketepatan diameter lubang kekal dalam lingkungan ±0.05 mm. Lubang yang ditoreh mengikut kelas ulir 6H mengikut ISO 965.
Kualiti Benang untuk Pengikat
Benang membawa beban pengapit yang memastikan modul sambungan robot kekal bersama. Benang cetek atau koyak tergelincir di bawah getaran. Ketukan tajam, saiz gerudi yang betul dan pelinciran yang betul semuanya melindungi bentuk benang. Periksa kedalaman benang dan ukur setiap lubang kritikal. Lubang pengikat yang dilucutkan bermaksud bahagian yang telah dikikis, bukan pembaikan segera.
Kemasan Permukaan dan Kawalan Dimensi
Tempat duduk galas memerlukan permukaan yang licin. Kekasaran mendorong haus dan bunyi bising. Pemilihan alat dan kelajuan pemotongan menetapkan kemasan. Pemeriksaan dalam proses akan menyebabkan hanyutan sebelum sesuatu kelompok rosak.
Pemilihan dan Kelajuan Alat
Alat karbida tajam dengan salutan yang betul memotong aluminium sehingga bersih. Kelajuan gelendong yang lebih tinggi dan suapan sederhana meninggalkan kemasan yang halus. Alat yang kusam mengotorkan permukaan dan meningkatkan kekasaran. Untuk keluli, kelajuan yang lebih perlahan dan tetapan yang tegar mengawal haba. Penyejuk memastikan suhu stabil supaya dimensi kekal.
Pengukuran Dalam Proses
Ukur semasa bahagian masih berada pada mesin. Pemeriksaan memeriksa saiz dan kedudukan lubang sebelum membuka pengapit. Maklum balas itu membolehkan pengendali melaraskan ofset dalam masa nyata. Mengesan hanyutan lebih awal menjimatkan keseluruhan kelompok. Tabiat ini adalah penting untuk pembuatan ketepatan, dan ia membezakan bengkel yang boleh dipercayai daripada bengkel yang berisiko.
Tempat duduk galas atau sesendal biasanya memerlukan Ra 0.4 hingga 0.8 µm, yang dicapai melalui pengisaran atau pemutaran tepat.
Tempat duduk tersebut menambat setiap modul sambungan robot, jadi spesifikasi kemasan bukanlah pilihan. Proses pembuatan yang baik menggabungkan alat yang betul dengan gelung pengukuran. Gabungan itu mengekalkan toleransi merentasi ribuan bahagian. Pembuatan mahir memastikan modul sambungan robot berfungsi dengan baik selama bertahun-tahun.
Rawatan Permukaan Perumahan Bersama Robot
Rawatan permukaan melindungi perumah sambungan robot daripada karat, haus dan kotoran. Tetapi salutan boleh mengubah saiz bahagian tersebut. Lubang galas dan permukaan pengedap perlu ditutup. Kemasan yang betul memastikan sambungan berfungsi dengan lancar selama bertahun-tahun.
Salutan Anodizing dan Penukaran
Anodisasi menumbuhkan lapisan oksida terus ke permukaan aluminium. Lapisan ini melawan karat dan menjadikan permukaan lebih keras. Ia adalah kemasan biasa untuk kebanyakan perumah.
Jenis II lwn Jenis III Anodizing
Anodisasi Jenis II memberikan perlindungan yang baik terhadap karat dan boleh menahan pewarna. Untuk ruang yang bersih, Jenis II berfungsi dengan baik. Ia menambah rintangan haus yang agak tinggi.
Anodisasi keras Jenis III tidak sama. Ia membina lapisan oksida yang lebih tebal dan padat. Kekerasannya mencapai 600 hingga 700 HV. Raw 6061-T6 hanya sekitar 95 HV. Lonjakan besar itu memberi perbezaan yang nyata. Jenis III berfungsi dengan baik untuk permukaan gelongsor dan berputar. Anda boleh menambah PTFE padanya untuk menghasilkan permukaan geseran rendah. Pergerakan menjadi lebih lancar dan mudah diulang. Untuk modul sambungan robot yang bergerak setiap hari, Jenis III adalah pilihan yang lebih baik.
Faedah Kakisan dan Haus
Aluminium mentah hanya mempunyai rintangan karat yang sederhana. Jenis II dinilai sangat baik. Jenis III menambah rintangan haus yang melampau. Perumah sambungan robot yang tidak dirawat akan tercalar dan berlubang di kilang. Perumah sambungan robot yang dianodkan keras tahan terhadap bahan kimia pembersih dan kotoran kilang.
Salutan penukaran kromat adalah satu lagi pilihan. Ia menghasilkan filem pelindung ultra nipis. Filem itu memastikan aliran elektrik berterusan. Ia juga membantu cat melekat. Kromat heksavalen Jenis I sesuai dengan keperluan aeroangkasa lama. Filem kimia jernih trivalen Jenis II memenuhi peraturan RoHS dan REACH. Gunakannya apabila penganodan menambah terlalu banyak ketebalan untuk padanan anda.
Mengecat, Menyalut Serbuk dan Menyadur
Sesetengah perumah dicat atau disalut serbuk dan bukannya dianodkan. Kaedah ini menambah lapisan yang lebih tebal. Ia mengubah dimensi lebih banyak berbanding penganodan.
Kawalan Ketebalan Salutan
Lubang jitu mempunyai toleransi yang ketat. Lubang H6 tidak boleh menerima banyak salutan. Anodisasi keras Jenis III menambah 25 hingga 75 μm. Itu mengecilkan diameter lubang kira-kira separuh daripada jumlah itu. Terlalu banyak, dan galas tidak akan muat. Pramuatan hilang.
Tiga kaedah menyelesaikan masalah ini. Tutup lubang galas sebelum menyalut. Pesan lubang bersaiz besar supaya saiz akhir kekal dalam toleransi. Pastikan anodisasi keras hanya pada permukaan luar. Pasukan pembuatan sering menggunakan ketiga-tiganya sekaligus. Itu adalah amalan biasa untuk bahagian jitu.
Melindungi Permukaan Kritikal
Tempat duduk galas, permukaan pengedap dan lubang berulir semuanya perlu ditutup. Jika salutan masuk ke dalam ulir, pengikat tidak akan terpasang dengan betul. Jika ia terkumpul pada permukaan pengedap, cincin-O akan bocor. Pita pelekat atau palam silikon akan menyekat salutan. Tanggalkannya selepas rawatan. Periksa setiap permukaan sebelum pemasangan.
Deburring dan Penyediaan Tepi
Tepi tajam memotong wayar dan menangkap sarung tangan. Ia mewujudkan titik tekanan dan retak dari semasa ke semasa. Penyahgerudian menghilangkan risiko tersebut.
Penyahgerudian Manual vs. Automatik
Penyahgerukan manual menggunakan kikir, pengikis dan pad kasar. Pekerja mahir boleh mencapai setiap tepi yang tersembunyi. Ia berfungsi dengan baik untuk isipadu rendah. Penyahgerukan automatik menggunakan berus atau media penggulung. Ia lebih pantas dan lebih konsisten. Untuk modul sambungan robot isipadu tinggi, automasi menang. Setiap bahagian keluaran adalah sama.
Spesifikasi Pecahan Tepi
Tepi memerlukan sedikit rehat. Spesifikasi biasa memerlukan 0.1 hingga 0.5 mm. Itu menghilangkan gerinda tanpa mengubah bentuk. Nyatakan rehat pada semua tepi luar. Biarkan tepi galas dalaman tajam melainkan lukisan menyatakan sebaliknya. Spesifikasi yang jelas menghentikan pergaduhan antara reka bentuk dan lantai bengkel.
Rawatan permukaan memerlukan perumah yang dimesin dan menyediakannya untuk servis. Salutan yang betul menghalang kotoran daripada masuk dan menghentikan karat. Tutup permukaan yang betul. Pilih jenis anodisasi yang betul. Patahkan tepinya. Modul sambungan robot dengan rawatan permukaan yang baik berfungsi lebih lama dan memerlukan lebih sedikit pembinaan semula.
Pemeriksaan Kualiti Perumahan Bersama Robot
Pemeriksaan membuktikan bahawa perumah sambungan robot memenuhi toleransi reka bentuk dan keperluan permukaannya. Anda boleh membuat bahagian yang hebat tetapi masih boleh menghasilkan bahagian yang rosak. Hanya pengukuran sahaja yang benar.
Kaedah Pemeriksaan Dimensi
Mesin pengukur koordinat, atau CMM, mengukur bahagian dalam tiga dimensi. Ia mempunyai lengan yang bergerak, prob dan komputer. Prob menyentuh titik pada bahagian tersebut. Mesin merekodkan setiap titik sebagai koordinat X, Y dan Z. Titik-titik tersebut membentuk awan titik 3D. Perisian membandingkan awan tersebut dengan model reka bentuk.
CMM dan Pengukuran Optik
Untuk corak bolt dengan toleransi kedudukan sebenar, memeriksa X dan Y sahaja tidak mencukupi. Lokasi setiap lubang penting berbanding lubang lain dan untuk menetapkan datum. Jadi CMM mengukur kedudukan sebenar paksi setiap lubang. Ia memeriksa sama ada paksi berada di dalam zon toleransi berbentuk silinder yang diperlukan. Pembanding optik melakukan perkara yang sama untuk ciri yang lebih kecil.
Pengesahan GD&T
Beginilah cara matematik berfungsi. Ukur pusat sebenar setiap lubang. Rekodkan X dan Ynya terhadap kerangka rujukan datum. Kemudian cari perbezaannya: dx sama dengan X sebenar tolak X nominal, dan dy sama dengan Y sebenar tolak Y nominal. Formula kedudukan sebenar ialah P = 2 × √(dx² + dy²). Itu memberikan diameter silinder terkecil yang berpusat pada lokasi asas yang memegang paksi lubang sebenar.
Kedudukan pada MMC membenarkan toleransi bonus apabila ciri tersebut meninggalkan saiz bahan maksimumnya. Lubang yang ditentukan pada MMC 0.266 inci yang keluar pada 0.270 inci mendapat bonus 0.004 inci. Kedudukan yang dibenarkan meningkat daripada 0.010 inci kepada 0.014 inci. Ini masuk akal: lubang yang lebih besar boleh menerima lebih banyak ralat kedudukan dan masih muat.
Pengesahan Bahan dan Salutan
Ujian kekerasan memeriksa sama ada rawatan haba berkesan. Kaedah yang berbeza sesuai dengan keperluan yang berbeza.
| Kaedah Pengujian Kekerasan | Bagaimana Ia Membantu Bahagian Keluli Perumah Sambungan Robot |
| Brinell | Memeriksa kekerasan pada bahagian suhu tinggi seperti tempaan dan bahagian yang dirawat haba |
| Rockwell | Terbaik untuk keluli yang dikeraskan dan aloi yang dirawat haba |
| Vickers | Baik untuk perubahan kedalaman dan kekerasan kes |
| Knoop | Bagus untuk tanda yang sangat kecil seperti salutan dan zon yang terjejas haba |
Pemeriksaan Kekerasan dan Komposisi
Rockwell berfungsi untuk keluli yang dikeraskan dan aloi yang dirawat haba. Vickers menunjukkan perubahan kedalaman dan kekerasan bekas. Knoop berfungsi dalam salutan dan kawasan kimpalan. Semakan komposisi mengesahkan aloi sepadan dengan sijil kilang.
Ujian Lekatan Salutan
Salutan mesti melekat. Ujian pita atau ujian calar menunjukkan sama ada penganodan atau penyaduran terikat pada logam asas. Ikatan yang lemah bermakna karat awal.
Dokumentasi dan Kebolehkesanan
Kebolehkesanan paling penting dalam robot kritikal keselamatan dan berkaitan perubatan. Juruaudit mahukan penjejakan lot penuh daripada sijil kilang bahan mentah hingga pemeriksaan akhir. Ini termasuk penjejakan bahan dengan nombor lot melalui bahagian siap. Penjejakan kelompok merangkumi pemeriksaan sijil kilang, susunan kimia dan pemeriksaan sifat mekanikal. Pensijilan bahan mentah penuh dan penjejakan lot melengkapkan bulatan.
Laporan Pemeriksaan
Setiap dimensi utama direkodkan. Laporan menyenaraikan nilai yang diukur di sebelah nominal dan toleransi.
Penjejakan Lot dan Bersiri
Nombor siri mengaitkan setiap modul sambungan robot dengan data pemeriksaannya. Jika kegagalan berlaku di lapangan, anda boleh mengesannya kembali.
Pemeriksaan yang baik menyokong ketepatan dan kebolehpercayaan yang tinggi dalam setiap modul sambungan robot. Ia juga memastikan rekod pembuatan anda bersih dan reputasi pembuatan anda kukuh.
Integrasi Pemasangan Modul Sambungan Robot Bersepadu
Sambungan robot bersepadu memegang motor, set gear, pengekod, brek dan pemacu servo dalam satu cangkerang. Setiap bahagian mesti dipasang dengan cara yang betul. Pemasangan memastikan penjajaran, pramuatan dan pengedap yang ditetapkan oleh langkah reka bentuk dan pemesinan awal. Kesilapan di sini merosakkan semua kerja yang teliti itu.
Pemasangan Bearing dan Gear
Galas dan gear menggerakkan kuasa dari motor ke lengan. Ia mesti terletak terus di dalam perumah sambungan robot.
Kaedah Press-Fit dan Thermal Fit
Pemasangan tekan menggunakan daya yang stabil untuk menolak galas ke dalam lubangnya. Dinding perumah sambungan robot mesti menahan lubang tanpa membengkok. Pemasangan terma adalah berbeza. Panaskan perumah atau sejukkan galas. Bahagian-bahagian kemudian meluncur bersama tanpa daya. Untuk modul sambungan pemacu harmonik, pemasangan terma adalah perkara biasa. Ia menghalang kerosakan permukaan daripada menekan. Suhu yang sekata adalah sangat penting. Haba yang tidak sekata membengkokkan lubang dan merosakkan pemasangan.
Pelarasan Pramuat
Galas memerlukan prabeban yang betul. Terlalu banyak prabeban menyebabkan seretan dan haba. Terlalu sedikit menyebabkan sambungan goyah. Laraskan prabeban dengan shim atau nat berulir. Ukur tork pusingan semasa pelarasan. Hentikan apabila tork sepadan dengan spesifikasi. Langkah ini menjadikan setiap modul sambungan robot terasa sama. Sambungan robot bersepadu memerlukannya untuk gerakan yang lancar.
Integrasi Motor dan Sensor
Motor memberikan tork. Sensor melaporkan kedudukan. Ia mesti berfungsi bersama tanpa hingar elektrik.
Prosedur Penjajaran
Aci motor mesti sejajar dengan input gear. Ketidakjajaran menyebabkan gegaran dan bunyi bising. Gunakan penunjuk dail. Periksa larian keluar pada gandingan. Pastikan ia berada dalam spesifikasi pembuat gear. Untuk gear gelombang terikan berprofil rendah yang tepat, walaupun beberapa mikron hayat gear bawah ofset. Pergi perlahan-lahan di sini.
Pendawaian dan Penghalaan Penyambung
Wayar membawa kuasa dan data. Halakan wayar tersebut untuk mengelakkan bunyi tersepit dan elektrik. Kabel berpelindung melindungi isyarat pengekod daripada gangguan.
| Jenis Perisai | Perlindungan EMI | Kesesuaian Fleksibel | Kesesuaian Kilasan | terbaik Untuk |
| Kerajang (aluminium/mylar) | Baik (liputan 90%+) | Lemah — retakan dalam kitaran <100K | Tidak sesuai | Pemasangan tetap sahaja |
| Jalinan (tembaga tin) | Sangat Baik (liputan 85–95%) | Bagus — tahan kitaran 5M+ | Sederhana — toleransi kilasan terhad | Rantai seret, lenturan linear |
| Lingkaran-Lubang (kuprum) | Baik (liputan 70–85%) | Baik — kitaran 3M+ | Cemerlang — menampung putaran | Sendi pergelangan tangan robot, paksi berputar |
| Jalinan + Kerajang (gabungan) | Cemerlang (liputan >95%) | Sederhana — kerajang menghadkan hayat fleksibel | Teruk — retakan kerajang di bawah kilasan | Persekitaran EMI tinggi, fleksibiliti tetap hingga minimum |
Untuk modul sambungan robot bersepadu, perisai jalinan mengimbangi perlindungan EMI dengan jangka hayat selekoh. Pelindung lilitan lingkaran mengendalikan putaran pada sendi pergelangan tangan. Sambungkan perisai pada kedua-dua hujung kabel. Pelindung longgar berfungsi seperti antena. Pastikan kabel kuasa sekurang-kurangnya 50 mm dari kabel isyarat di dalam lengan. Silangkannya pada 90° jika perlu bertemu. Bahagian modul sambungan seperti motor dan pengekod berkongsi ruang yang sama. Pendawaian yang bersih menjimatkan masa penyelesaian masalah kemudian.
Pengujian dan Pengedap Akhir
Langkah terakhir memastikan semuanya berfungsi. Setiap bahagian modul sambungan mesti lulus sebelum meninggalkan garisan.
Pemeriksaan Kebocoran dan Pengedap
Perumah sambungan robot mesti kekal tertutup rapat. Kotoran merosakkan galas. Seluar pendek lembapan pada elektronik. Gunakan tekanan vakum ringan. Perhatikan penurunan tekanan. Gunakan larutan sabun pada pengedap. Periksa gelang-O untuk tempat duduk yang betul. Sebarang kebocoran bermaksud kerja semula.
Pengesahan Fungsi Sendi
Jalankan sambungan melalui gerakan penuh. Periksa operasi yang lancar. Ukur output tork. Pastikan maklum balas pengekod sepadan dengan kedudukan yang diarahkan. Dengar bunyi pelik. Getaran pada kelajuan tertentu mungkin bermakna galas tidak sejajar. Tuliskan keputusan untuk penjejakan. Ujian ini mengesahkan modul sambungan robot yang berbeza memenuhi sasaran mereka sebelum penghantaran. Sambungan robot bersepadu yang diuji sepenuhnya sedia untuk pemasangan lengan akhir.
Pemasangan menghubungkan semuanya. Proses pembuatan yang baik memastikan ketepatan reka bentuk dan pengeluaran. Setiap sambungan robot bersepadu mesti memastikan talian boleh dipercayai.
Mengapa NOBLE untuk Pembuatan Perumahan Bersama Robot
Memilih rakan kongsi pembuatan untuk perumah bersama robot adalah keputusan yang penting. Anda memerlukan bengkel yang mengendalikan logam dan plastik, mengekalkan toleransi yang ketat dan mengetahui keseluruhan binaan. NOBLE sangat sesuai untuk itu. Mereka memberi tumpuan kepada bahagian robot dan menggabungkan kedua-dua bahan dan proses di bawah satu bumbung.
Kepakaran Pemprosesan Logam dan Plastik
Keupayaan Merentasi Bahan
Mesin NOBLE diperbuat daripada aluminium, keluli, keluli tahan karat dan plastik kejuruteraan. Julat itu penting kerana sambungan robot bersepadu tunggal sering menggunakan bahan yang berbeza. Perumah sambungan robot mungkin diperbuat daripada aluminium, galas tempat duduk keluli dan pengedap PEEK. Sebuah kedai yang mengendalikan ketiga-tiganya mengurangkan masa tunggu dan menghentikan saling menyalahkan antara vendor.
Pemesinan dan Kemasan Ketepatan
Bengkel mereka mengendalikan peralatan CNC berbilang paksi dan mengawal kemasan permukaan pada lubang galas. Penganodan, penyaduran dan penyahgerudian berlaku di dalam syarikat atau melalui rakan kongsi yang dipercayai. Kawalan tersebut melindungi padanan yang anda reka. Ia juga memastikan kebolehkilangan keseluruhan pemasangan sentiasa dalam pandangan dari potongan pertama hingga lapisan terakhir.
Pensijilan dan Standard Kualiti
Pengurusan Kualiti ISO 9001:2015
ISO 9001:2015 menetapkan garis dasar untuk kualiti yang stabil. NOBLE mengikuti langkah bertulis untuk setiap kerja. Ini bermakna modul sambungan robot anda mendapat penjagaan yang sama pada urutan pertama dan keseratus.
ISO 13485:2016 Disiplin Gred Perubatan
ISO 13485:2016 mendorong disiplin lebih jauh. Ia memerlukan kebolehkesanan yang ketat, proses yang bersih dan pemeriksaan yang didokumenkan. Pemikiran itu sesuai dengan robotik yang kritikal terhadap keselamatan. Modul sambungan robot berprestasi tinggi memerlukan tahap kawalan tersebut.
Sokongan Reka Bentuk-ke-Pemasangan
Bantuan Kejuruteraan dan Reka Bentuk
Jurutera NOBLE menyemak reka bentuk anda sebelum memotong logam. Mereka menunjukkan dinding nipis, toleransi yang ketat dan ciri-ciri yang meningkatkan kos. Maklum balas tersebut memendekkan perubahan dan menambah baik bahagian akhir.
Pengeluaran, Pemeriksaan dan Pemasangan
Pasukan ini menjalankan projek daripada stok mentah melalui pemesinan, kemasan, pemeriksaan dan pemasangan akhir. Mereka membina unit sambungan robot bersepadu, bukan sekadar bahagian yang longgar. Satu rakan kongsi untuk rantaian penuh bermakna kurang penyerahan dan kurang kejutan.
NOBLE menggabungkan proses pembuatan, pensijilan dan sokongan perkhidmatan penuh. Untuk kerja modul sambungan robot, gabungan itu sukar ditandingi.
Anda kini telah melalui keseluruhan proses: reka bentuk sambungan robot, memilih bahan, prototaip, pemesinan, rawatan permukaan, pemeriksaan dan pemasangan. Setiap langkah dibina berdasarkan langkah sebelumnya. Toleransi yang ketat memastikan tempat duduk galas berada di tempatnya. Aloi yang betul mengendalikan haba dan beban. Pengujian menemui masalah sebelum pengeluaran bermula. Pemeriksaan membuktikan bahagian tersebut sepadan dengan cetakan. Pemasangan memastikan penjajaran, pramuatan dan pengedap dalam keadaan baik.
Bawa tabiat ini ke dalam projek anda sendiri. Bekukan reka bentuk hanya selepas data ujian menyokongnya. Tutup permukaan kritikal sebelum menyalut. Ukur semasa bahagian masih berada pada mesin dan bukannya menunggu pemeriksaan akhir.
Sambungan robot bersepadu hanya berfungsi sebaik sahaja selongsongnya membenarkannya. Dapatkan selongsong robot yang betul, dan lengan industri serta kobot anda akan kekal pada kedudukannya, berfungsi dengan baik dan tahan selama bertahun-tahun.
Soalan Lazim Perumahan Bersama Robot
Bahan apakah yang terbaik untuk perumah sambungan robot?
Aluminium 7075-T6 adalah pilihan utama untuk kebanyakan sambungan. Ia 66% lebih kuat daripada lesu berbanding 6061-T6. Keluli berfungsi lebih baik untuk sambungan asas tork tinggi. Plastik sesuai untuk kobot beban rendah di mana berat paling penting.
Mengapakah lubang galas memerlukan toleransi yang begitu ketat?
Jurnal galas mesti berpusat dalam lingkungan 0.006 mm. Kepersegi lubang ke muka kekal dalam lingkungan 0.005 mm. Pemasangan yang longgar menyebabkan haus dan tindak balas gear. Ini mengurangkan ketepatan dan memendekkan jangka hayat sambungan.

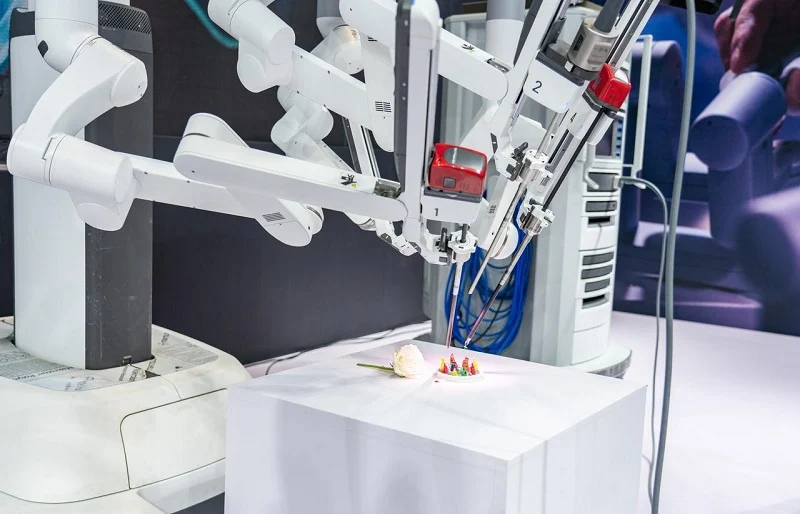

Patutkah saya membuat prototaip dengan percetakan CNC atau 3D?
Gunakan CNC untuk prototaip logam. Ia sepadan dengan kekakuan dan sifat haba bahagian akhir. Gunakan percetakan 3D hanya untuk pemeriksaan bentuk yang cepat. Keputusan ujian plastik tidak akan memberitahu anda bagaimana prestasi perumah sambungan robot sebenar.

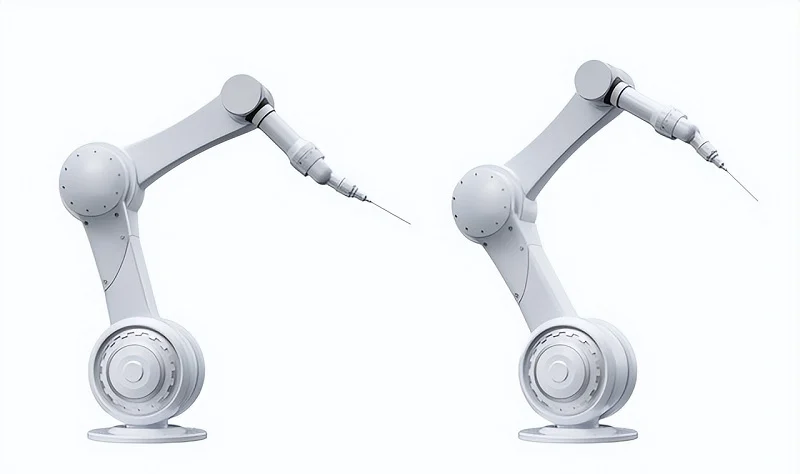

Rawatan permukaan yang manakah paling berkesan?
Anodisasi keras Jenis III adalah standard. Ia mencapai kekerasan 600 hingga 700 HV. 6061-T6 mentah hanya 95 HV. Ia tahan haus dan kakisan dengan baik di persekitaran kilang. Tutup lubang galas sebelum disalut.
Bagaimanakah saya boleh menyemak sama ada perumah sambungan robot lulus pemeriksaan?
CMM menyemak kedudukan lubang dan saiz lubang. Bandingkan keputusan dengan petak bual GD&T anda. Formula kedudukan sebenar memberitahu anda sama ada setiap lubang berada di dalam zon toleransinya. Periksa juga kekerasan bahan dan lekatan salutan.
Apakah yang menyebabkan kebanyakan kegagalan perumah sambungan robot?
Pengembangan haba merupakan masalah biasa. Perumah sambungan robot yang sempurna pada suhu 20°C mungkin terhenti pada suhu 70°C. Penghalaan kabel yang lemah juga menyebabkan kegagalan. Wayar longgar tersekat apabila bahagian bergerak melepasi satu sama lain.
Bolehkah saya menggunakan plastik untuk sambungan robot perindustrian?
Plastik berfungsi untuk kobot tork rendah yang mana beratnya penting. PEEK mengendalikan haba dan bahan kimia dengan baik. Tetapi untuk lengan perindustrian beban tinggi, logam masih menjadi standard. Kekakuan dan pengurusan haba memerlukannya.
Bagaimanakah pemasangan mempengaruhi prestasi perumah sambungan robot?
Prabeban galas mesti ditetapkan dengan betul. Terlalu banyak menyebabkan seretan dan haba. Terlalu sedikit menyebabkan sambungan goyah. Ukur tork pusingan semasa pelarasan. Hentikan apabila ia sepadan dengan spesifikasi.
