Strukturdele til hospitalsrobotter omfatter rammer, huse, beslag, led, aktuatorer, gearkasser og effektorer – mange af disse gælder også for dele til plejeroboter. Præcisions-CNC-bearbejdning, 3D-printning, sprøjtestøbning og metalpladefremstilling håndterer fremstillingen. Almindelige materialer spænder fra aluminium og kulfiber til rustfrit stål, titanium, PEEK og ABS. Mikron-niveau tolerancer er vigtigst for kritiske komponenter som led og aktuatorer. Den rette præcision holder robotten afbalanceret og præcis under sarte kirurgiske procedurer. Det samme gælder for dele til plejerobotter – de kræver omhyggelig materialevalg sammen med stram produktionskontrol. Kvalitet afhænger af hvert trin, fra råmaterialer til endelig samling. Hver del i systemet skal arbejde sammen for at levere sikker og pålidelig ydeevne i krævende hospitalsmiljøer.
Vigtige strukturelle dele til hospitalsrobotter
Alle hospitalsrobotstrukturer er lavet af et par hoveddele. Rammer, huse, beslag, led, aktuatorer, gearkasser og effektorer har hver især en særlig funktion. At vide, hvad hver del gør, hjælper dig med at forstå, hvorfor præcision er så vigtig.
Aktuatorer og led
Aktuatorer og led arbejder sammen for at skabe bevægelse. Aktuatoren giver kraften. Leddet styrer denne kraft i en kontrolleret bevægelse. I kirurgiske robotter styrer dette par, hvor jævnt armen bevæger sig, og hvor præcist den rammer et mål.
Momenttæthed og slør
Momenttæthed måler, hvor meget drejekraft en motor kan yde sammenlignet med dens størrelse og vægt. Højere momenttæthed giver ingeniører mulighed for at bruge mindre aktuatorer uden at miste effekt. Det betyder meget, når pladsen i en samling er trang.
Slør er det lille mellemrum mellem tandhjul, der rører hinanden. For meget slør får robotarmen til at ryste. For lidt får tandhjulene til at sidde fast. Ved operation skal sløret være meget lille. Hvis ikke, bevæger værktøjsspidsen sig ud af kurs.
Slidstyrke og smøring
Led bevæger sig tusindvis af gange under én operation. Denne gentagne bevægelse slider overflader. Hærdet stål og belagt aluminium modstår slid bedre end bløde metaller. Smøring reducerer friktion og flytter varme væk fra kontaktpunkter.
Medicinske robotter bruger ofte forseglede lejer fyldt med medicinsk fedt. Disse lejer holder snavs ude og sikrer en stabil ydeevne. En slidt samling mister præcision. Det viser sig som rystende bevægelser eller positionsfejl.
Strukturelle arme og basischassis
Strukturrammer og chassis danner robottens skelet. De holder alle andre dele på plads. De bærer også vægten af armen, værktøjerne og lasten.
Styrke-til-vægt-forhold
En robotarm skal være stærk nok til at løfte værktøj og holde dem stille. Den skal også være let nok til, at motorer kan bevæge den hurtigt. Aluminiumlegeringer giver en god balance. Titanium fungerer godt, når der er behov for mere styrke.
Kulfiberkompositter øger forholdet yderligere. De vejer meget mindre end stål, men er lige så stive. Den lettere vægt betyder mindre motorer og hurtigere responstider.
Vibrationsdæmpning og stivhed
Stivhed forhindrer armen i at bøje under belastning. Enhver bøjning forårsager positionsfejl i spidsen. Vibrationsdæmpning forhindrer rystelser, der kan sløre kirurgens udsyn eller ødelægge et fint snit.
Støbegods og maskinbearbejdede blokke giver stor stivhed. Nogle designs tilføjer dæmpende lag eller udfylder hulrum med viskoelastisk materiale. Disse valg reducerer vibrationer uden at tilføje meget vægt.
Huse og sluteffektorer
Huse beskytter indvendige dele mod støv, væsker og slag. Endeeffektorer er værktøjerne i armens ende. De kan være gribere, skalpeller eller kameraholdere.
Biokompatibilitet og væskebeskyttelse
Enhver overflade, der berører en patient, skal overholde reglerne for biokompatibilitet. Materialer som PEEK og rustfrit stål af medicinsk kvalitet består disse tests. De forårsager ikke allergiske reaktioner eller frigiver skadelige stoffer.
Væskebeskyttelse er også vigtig. Blod, saltvand og rengøringsvæsker kan beskadige indvendige dele. Forseglede huse med gode pakninger holder væsker ude. IP-klassificeringer fortæller dig, hvor godt et hus holder vand og støv tilbage.
Sensorintegration og præcision
Moderne effektorer har kraftsensorer, kameraer og positionsmålere. Disse sensorer sender data tilbage til styresystemet. Robotten ændrer sit greb eller sin position øjeblikkeligt.
Præcision betyder her forskellen mellem en god sting og et iturevet blodkar. Sensorbeslag skal være stive. Enhver løshed mellem sensoren og værktøjet giver forkerte aflæsninger. Det fører til dårlige valg fra styresoftwaren.
Rammer og huse har højpræcisionsgear og lejer. De fordeler bevægelsesbelastninger på tværs af konstruktionen. En svag ramme bøjer under belastning. Den bøjning ødelægger enhver senere beregning.
Dele til plejeroboter står over for lignende behov. Disse robotter løfter patienter, bringer forsyninger og hjælper med den daglige pleje. Deres strukturelle dele til hospitalsrobotter skal kunne håndtere gentagne belastninger uden at gå i stykker. Strukturelle dele til hospitalsrobotter til sygepleje fokuserer ofte på holdbarhed frem for ekstrem præcision. Alligevel gælder de samme idéer.
Strukturdele til hospitalsrobotter skal holde i årevis i travle hospitalsområder. Det kræver omhyggeligt materialevalg og solide fremstillingstrin. Hvert beslag, samling og hus hjælper hele systemet med at fungere pålideligt.
Fremstilling af strukturelle dele til hospitalsrobotter
Fremstilling af strukturelle dele til hospitalsrobotter kræver mere end én proces. Hver metode passer til en forskellig delform, materiale og produktionsvolumen. At vælge den rigtige metode holder omkostningerne nede og kvaliteten høj.
CNC-bearbejdning til præcisionskomponenter
CNC-bearbejdning af præcisionskomponenter er kernen i fremstillingen af strukturelle dele til hospitalsrobotter. Denne subtraktive proces skærer metal- eller plastblokke i præcise former. Den fungerer godt til samlinger, gearkassehuse og aktuatorbeslag.
Multiakse fræsning og drejning
Højpræcisions 5-akset CNC-fræsning bevæger skæreværktøjet langs fem akser på én gang. Værktøjet når vinkler, som en 3-akset maskine ikke kan nå. Dette er vigtigt for komplekse samlingsgeometrier og buede overflader. Multitasking-maskiner kombinerer fræsning og drejning i én opsætning. Det reducerer håndteringsfejl og sparer tid.
For strukturelle dele til hospitalsrobotter med dybe lommer eller tynde vægge reducerer 5-akset bearbejdning antallet af opsætninger. Færre opsætninger betyder bedre kontrol over alle dimensioner.
Opnåelse af tolerancer på mikronniveau
Præcisions-CNC-bearbejdning af præcisionskomponenter leverer tolerancer, som standardprocesser ikke kan matche. Her er, hvad de bedste værksteder opnår:
- Tolerancer på ±0.0002 tommer (±5 µm) eller strammere på kritiske funktioner, med overfladefinisher så fine som Ra 0.8 µm.
- Positioneringsnøjagtigheder ned til 3 µm og volumetriske nøjagtigheder under 13 µm; mikrofræsning kan opnå tolerancer på 2-3 µm.
- 5-akset multitasking opnår en tolerance på ±0.0025 mm (±0.0001 tomme) for komplekse 3D-konturer, impeller og medicinske samlinger.
Disse tal er vigtige for led og aktuatorer. Fejl på få mikrometer kan ødelægge hele armen. Derfor kræver højpræcisionsbearbejdning af strukturelle dele til hospitalsrobotter stive maskiner, skarpe værktøjer og stabil temperaturkontrol.
Sprøjtestøbning og metalplader
Ikke alle dele kræver præcision på mikronniveau. Huse, dæksler og beslag fungerer ofte fint med andre processer. Sprøjtestøbning og metalpladefremstilling udfylder dette hul.
Højvolumenproduktion til boliger
Sprøjtestøbning skyder smeltet plastik ind i en stålform. Formen former delen på få sekunder. Denne proces passer til ABS- og polycarbonathuse. Når værktøjet er fremstillet, falder enhedsomkostningerne hurtigt. Tusindvis af identiske dæksler produceres med samme form og finish.
Til dele til plejerobotter beskytter støbte huse elektronik og sensorer. De giver også en ren overflade, der er nem at tørre af.
Omkostningseffektiv formning til beslag
Plademetalfremstilling bukker, stanser og skærer fladt metal til beslag og afskærmninger. Aluminium- og rustfri stålplader er almindelige materialer her. Værktøjet koster mindre end sprøjtestøbning. Det gør metalplader til et smart valg til lave til mellemstore mængder.
Modulære aluminiumsekstruderinger fungerer godt til rammer og afskærmninger. Du skærer dem til i længden, bolter dem sammen og tilføjer paneler. Denne tilgang fremskynder monteringen og holder strukturen let.
3D-print og additiv fremstilling
Additiv fremstilling bygger dele lag for lag. Det åbner designmuligheder, som subtraktive metoder ikke kan matche.
Komplekse geometrier og letvægtsarbejde
3D-printning skaber interne kanaler, gitterstrukturer og organiske former. Disse funktioner reducerer vægten uden at miste styrke. For strukturelle dele til hospitalsrobotter betyder letvægtsudvikling mindre motorer og hurtigere bevægelse. Både titanium og PEEK printer godt til medicinsk brug.
Hurtig prototyping og brugerdefinerede sluteffektorer
Ingeniører printer prototyper på timer i stedet for uger. De tester pasform og funktion, før de forpligter sig til dyrt værktøj. Specialfremstillede effektorer drager også fordel af det. En kirurg kan have brug for en engangsgriber til en sjælden procedure. At printe den efter behov sparer tid og penge.
Fra et praktisk perspektiv blander fremstilling af strukturelle dele til hospitalsrobotter ofte processer. En CNC-fræset samling kan parres med et støbt hus og en trykt sluteffektor. Virksomheder som NOBLE i Kina tilbyder alle disse tjenester under ét tag. Deres team håndterer prototyping og masseproduktion til fremstilling af medicinske robotter. Dette udvalg hjælper kunder med at gå fra design til montering uden at jonglere med flere leverandører.
Det er værd at bemærke, at fremstilling af robotdele til hospitaler kræver streng proceskontrol. Hvert trin – fra råmateriale til endelig inspektion – påvirker den færdige del. Gode leverandører af robotdele til fremstilling sporer hver operation og dokumenterer resultater. Dette papirspor understøtter revisioner og sikrer ensartet kvalitet.
Designovervejelser for strukturelle dele til hospitalsrobotter
Godt design begynder med præcision. Alle projekter med strukturelle dele til hospitalsrobotter kræver snævre tolerancer for samlinger og aktuatorer. En lille fejl i én del kan vokse, efterhånden som den hober sig op gennem samlingen. Toleranceanalyse kontrollerer, hvordan hver dels variation bidrager til totalen. Hvis summen overskrider grænsen, rammer armen ikke sit mål. Ingeniører kortlægger alle dimensioner og forudsiger den værst tænkelige ophobning, før de skærer i metal.
Snævre tolerancer for led og aktuatorer
Sikring af repeterbarhed i kirurgiske robotter
Repeterbarhed betyder, at robotten vender tilbage til det samme sted hver gang. En kirurgisk robot kan bevæge sig til det samme punkt tusindvis af gange i én procedure. Enhver afdrift ødelægger resultatet. Stramme bearbejdningstolerancer på samlingsboringer og aktuatorbeslag holder denne afdrift lille. Styringssoftwaren antager, at hardwaren holder sin form. Når den gør det, lander værktøjsspidsen, hvor kirurgen forventer.
Styring af termisk ekspansion
Varme får ting til at ændre størrelse. Motorer, gear og lejer opvarmes alle under brug. En metaldel vokser, når temperaturen stiger. Denne vækst forskyder leddets centrum og forstyrrer kalibreringen. Designere vælger materialer med lav termisk udvidelse til kritiske punkter. De tilføjer også termisk kompensation i software. Nogle systemer varmes op før operation for at nå en stabil temperatur.
Rengøring og sterilisering
IP-klassificeringer og beskyttelse mod væskeindtrængning
Hospitaler er våde steder. Blod, saltvand og rengøringsspray truer alle indvendige dele. IP-klassificeringer fortæller dig, hvor godt et kabinet blokerer for støv og vand. En IP67-klassificering betyder, at delen overlever kortvarig nedsænkning. IP68 går endnu længere. Forseglede lejer, pakninger og glatte overflader hjælper alle. Ingen sprækker bør fange væske.
Materialebestandighed over for kemiske steriliseringsmidler
Steriliserende midler som hydrogenperoxid og pereddikesyre angriber mange plasttyper. Materialer skal modstå disse kemikalier uden at revne eller blive uklare. PEEK og rustfrit stål af medicinsk kvalitet holder godt. ABS kan nedbrydes over tid. Valget påvirker, hvor længe en del holder. Dele til plejerobotter udsættes for den samme kemiske eksponering. De kræver den samme omhu ved materialevalg.
Sikkerheds- og fejltilstandsanalyse
Strukturel integritet under belastning
Alle strukturelle dele til hospitalsrobotter skal kunne modstå den værste belastning. Det kan være et pludseligt stop, et tabt værktøj eller en patient, der læner sig op ad armen. Ingeniører udfører stressanalyser for at finde svage punkter. De tester prototyper under belastning, indtil noget bøjer eller går i stykker. Målet er at finde fejlpunktet, før en patient gør det.
Redundans i kritiske led
Nogle led kan ikke svigte. En kirurgisk arm, der holder en skalpel over en patient, er et eksempel. Redundante bremser eller sekundære encodere tilføjer et backuplag. Hvis hovedsystemet svigter, holder backup-systemet positionen. Dette øger omkostninger og kompleksitet. Det øger også sikkerheden. Kvaliteten af det endelige produkt afhænger af disse valg.

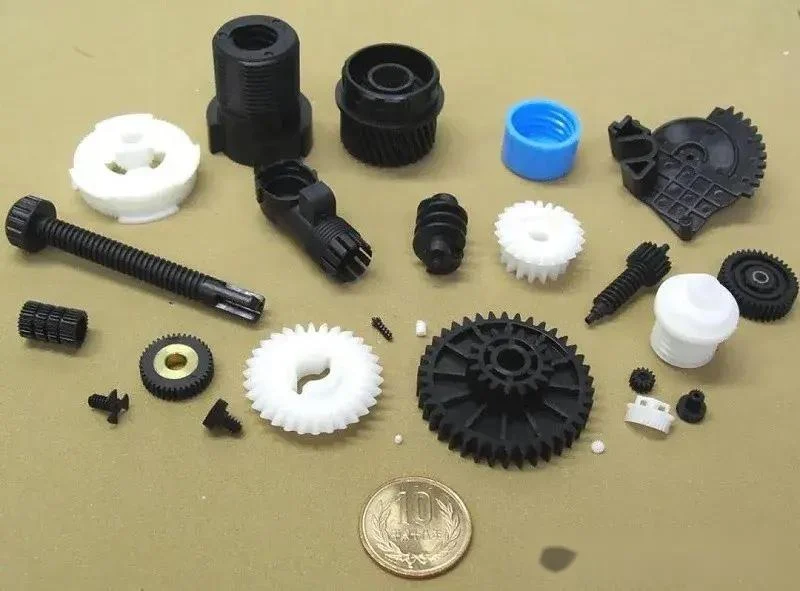

Almindeligt anvendte materialer til strukturelle dele til hospitalsrobotter
Det er virkelig vigtigt at vælge de rigtige materialer til hospitalsrobotters strukturelle dele. Dit valg ændrer vægt, styrke og hvor længe delen holder. Det afgør også, om robotten kan håndtere gentagen sterilisering. Lad os se på de vigtigste muligheder.
Medicinsk-kvalitets metaller
Metaller giver dig styrke og stivhed. De holder godt på snævre tolerancer. Det gør dem til et godt valg til bærende strukturelle dele til hospitalsrobotter.
Rustfrit stål og titanium
Medicinsk rustfrit stål bekæmper rust og kan modstå barske kemikalier. Det fungerer godt til stel, beslag og instrumentholdere. Titanium er lettere og stærkere. Det har også god forbindelse med menneskeligt væv. Det gør det perfekt til led og endeeffektorer, der berører patienter. Begge metaller koster mere end aluminium. Men deres holdbarhed gør ofte prisen værd.
Aluminiumlegeringer til vægtreduktion
Aluminiumlegeringer reducerer vægten uden at miste for meget styrke. En lettere arm bevæger sig hurtigere og kræver mindre motorer. Det sparer energi og reducerer slid. Aluminium er også let at bearbejde. Så det er et smart valg til bærearme og basischassis. Afvejningen? Aluminium er blødere end stål. Det kræver belægninger eller indsatser på steder med høj slidstyrke.
Højtydende polymerer
Polymerer tilbyder fordele, som metaller ikke kan matche. De modstår kemikalier, blokerer for elektricitet og vejer meget lidt. Det er vigtigt for medicinske robotkomponenter i nærheden af sensorer eller elektronik.
PEEK og PEI til strukturel isolering
PEEK skiller sig ud, når det gælder bærende dele. Det håndterer varme og kemikalier godt. Det isolerer også. Sådan sammenligner forskellige PEEK-kvaliteter sig:
| PEEK-kvalitet | Trækstyrke (MPa) | Bøjningsstyrke (MPa) |
| Uudfyldt PEEK | 96-100 | 125-146 |
| 30% glasfiber PEEK | 170-179 | 271 |
| 30% kulfiber PEEK | 236-265 | Ikke specificeret |
Kulfiber PEEK giver den højeste styrke. Det gør det fremragende til strukturelle beslag. PEI er en anden mulighed. Det koster mindre end PEEK og tilbyder stadig god stivhed og termisk modstand.
ABS og polycarbonat til huse
ABS og polycarbonat dominerer produktionen af huse. De formes let til komplekse former. De tåler også stød godt. Polycarbonat slår ABS på klarhed og robusthed. ABS vinder på pris. Begge fungerer godt til plejerobotdele, der kræver aftørrede overflader. Ingen af dem tåler autoklavevarme godt. Så de er velegnede til ikke-sterile zoner eller engangsbetræk.
Materialevalgskriterier
Biokompatibilitetsstandarder
ISO 10993 fastsætter reglerne for biokompatibilitet. Alt materiale, der berører en patient, skal bestå disse tests. Disse tests kontrollerer for toksicitet, irritation og allergiske reaktioner. PEEK, titanium og rustfrit stål i medicinsk kvalitet opfylder alle disse standarder. Bekræft altid, at din leverandør leverer certificeret lager.
Balancering af omkostninger, vægt og holdbarhed
Intet enkelt materiale vinder alle steder. Ingeniører afvejer omkostninger mod vægt og holdbarhed. Titanium koster mere, men holder længere. Aluminium sparer vægt til lavere omkostninger. PEEK modstår kemikalier, men koster langt mere end ABS. Det rigtige valg afhænger af delens funktion. Et hus kan bruge ABS. En kirurgisk samling kan have brug for titanium. At få denne balance rigtigt understøtter præcision og kvalitet på tværs af hele systemet. Gode produktionspartnere hjælper dig med at matche materiale til funktion.
Udvælgelsesramme for strukturelle dele til hospitalsrobotter
At vælge de rigtige dele til et hospitalsrobotprojekt med strukturelle dele er som at løse et puslespil. Funktion, budget og tidslinje skal afstemme hinanden. En klar ramme gør puslespillet løst.
Trin-for-trin beslutningsvejledning
Definition af belastnings- og præcisionskrav
Start med at spørge, hvad delen skal kunne. En samling, der holder en skalpel, kræver ekstrem præcision. Et hus, der dækker ledninger, kræver mindre. Skriv den belastning, delen bærer, ned. Bemærk den tolerance, den skal kunne holde. Disse to tal styrer ethvert efterfølgende valg.
CNC-bearbejdning er værdifuld til dele, der kræver høj dimensionsnøjagtighed, brugerdefinerede komponenter eller snævre tolerancer – såsom kirurgiske instrumenter, implanterbare enheder eller præcisionsdiagnostiske komponenter. 3D-printning muliggør komplicerede, brugerdefinerede prototyper eller produktion i små serier – såsom patientspecifikke anatomiske modeller, kirurgiske guider, proteser eller tandimplantater – hvilket giver designfrihed, hurtig ekspeditionstid og effektiv designiteration.
Matchingproces til produktionsvolumen
Mængden bestemmer processen. 3D-print passer til produktioner under 50-100 enheder. CNC-bearbejdning holder tolerancer på ±0.001 tommer uden værktøjsudgifter på forhånd. Prisen pr. del forbliver uændret på omkring $55-$65 pr. del. Sprøjtestøbning falder til $0.50-$5.00 ved store mængder. Nulpunktsformlen er støbeomkostningerne divideret med (CNC-omkostninger pr. del minus støbte omkostninger pr. del). Enkle plasthuse går typisk lige under 1,000 enheder. Højpræcisionsdele går igennem flere dele ved lignende eller højere mængder.
| Beslutningskriterium | CNC Machining | 3D Printing |
| Produktionsvolumen | Bedst til prototyper og dele i lav volumen | Bedst til kørsler under 50-100 enheder |
| Toleranceevne | Holder ±0.001 tomme; femakset fræsning opnår ±0.005-0.025 mm på lejeboringer | Kan ikke matche CNC-reproducerbarhed for metaldele med snævre tolerancer |
| Værktøjsomkostninger | Ingen forudgående investering i værktøj kræves | Ingen værktøjsomkostninger, muliggør komplekse geometrier |
| Materiale-/styrkebehov | Foretrukket når metalstyrke er påkrævet | Velegnet til tidlige prototyper og komplekse former |
| Omkostningsadfærd | Nogenlunde fast pris pr. del (~$55-$65/del) | Omkostningseffektiv ved lave volumener; skift til CNC for snævrere tolerancer eller metalstyrke |
Balancering af omkostninger, kvalitet og leveringstid
Værktøjsinvestering vs. enhedspris
Værktøjsudvalg ændrer matematikken. Sprøjtestøbeforme koster mere i starten. Den investering betaler sig, når mængderne stiger. For dele til plejerobotter, der fremstilles i store partier, reducerer støbte huse enhedsomkostningerne hurtigt. Lavvolumenprojekter springer værktøjsudvalget over og bruger CNC- eller 3D-print. Afvejningen er klar: betal nu for værktøj, eller betal mere pr. del senere.
Supply Chain pålidelighed
Et godt design betyder ingenting uden dele til tiden. Leverandører, der kontrollerer bearbejdning, støbning og montering under ét tag, reducerer risikoen. De opdager problemer tidligt. De holder også kvaliteten stabil på tværs af batcher. For dele til sygeplejeroboter sørger en pålidelig forsyningskæde for, at hospitalsinstallationer følger planen. Spørg om leveringstider, backupkapacitet og hvordan de håndterer materialemangel, før du forpligter dig.

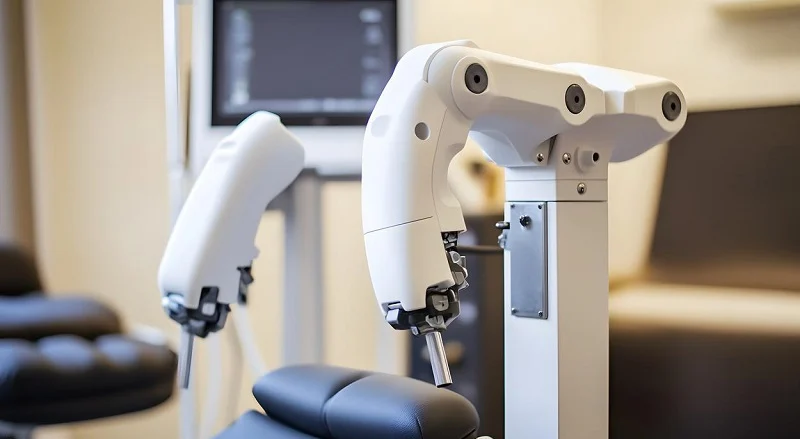

Caseeksempel: Fremstilling af en hospitalsrobotarmsled
Forestil dig et led i en kirurgisk robotarm, der holder en skalpel. Den skal bevæge sig meget præcist. Den skal også forblive fast, når den bærer vægt. Dette eksempel viser, hvordan den slags led er opbygget.
Designkrav og materialevalg
Samlingen skal være stærk, men ikke tung. Den skal også kunne modstå gentagen sterilisering. Designet kræver tilstrækkelig belastningskapacitet til at holde værktøjet uden at bøje. Tolerancerne på lejeboringen er ekstremt små.
Valg af titanium for styrke og vægt
Titanium fungerer godt til dette job. Det vejer mindre end stål og er stærkere end aluminium. Det overholder også ISO 10993-reglerne for biokompatibilitet. Det er vigtigt for alle hospitalsroboters strukturelle dele, der berører patienter. Dette materiale modstår også kemiske steriliseringsmidler. Så samlingen bevarer sin form efter mange rengøringscyklusser.
Procesvalg og præcisionsvalidering
Teamet vælger højpræcisions 5-akset CNC-fræsning til samlingslegemet. Denne proces skærer komplekse vinkler i én opsætning. Det reducerer håndteringsfejl. Den overholder også de snævre tolerancer, som designet kræver.
5-akset CNC-bearbejdning og CMM-inspektion
Præcisions-CNC-bearbejdning opnår tolerancer på ±0.0025 mm på kritiske konturer. Dette præcisionsniveau holder samlingens centrum stabilt. Efter bearbejdningen kontrollerer en koordinatmålemaskine (CMM) alle nøgledimensioner. CMM'en bekræfter boringens position og overfladefinish. Enhver del, der svigter, ombearbejdes eller skrottes. Dette trin beskytter hele samlingen.
Montering og test
Samlingen sætter det bearbejdede hus sammen med lejer og aktuatorer. Renrumsforhold holder støv ude. Hvert leje presses ind i sin boring med kontrolleret kraft.
Integration af lejer og aktuatorer
Forseglede lejer monteres først. Derefter monteres aktuatoren på ledlegemet. Teknikere kontrollerer slør og hvor jævnt den roterer. Et kirurgisk robotarmled må næsten ikke have noget slør. Det samme gælder for et sygeplejerobotarmled, der løfter patienter. Begge har brug for stabil bevægelse under belastning.
Testning sker efter samling. Leddet gennemgår tusindvis af cyklusser. Sensorer sporer positionsdrift og temperaturstigning. Et led i en plejerobotarm kan blive udsat for andre belastninger end et led i en kirurgisk robotarm. Alligevel beviser testen, at designet fungerer. God præcisionsfremstilling i hvert trin gør dette muligt. Sådan indbygges kvalitet, ikke inspiceres senere.

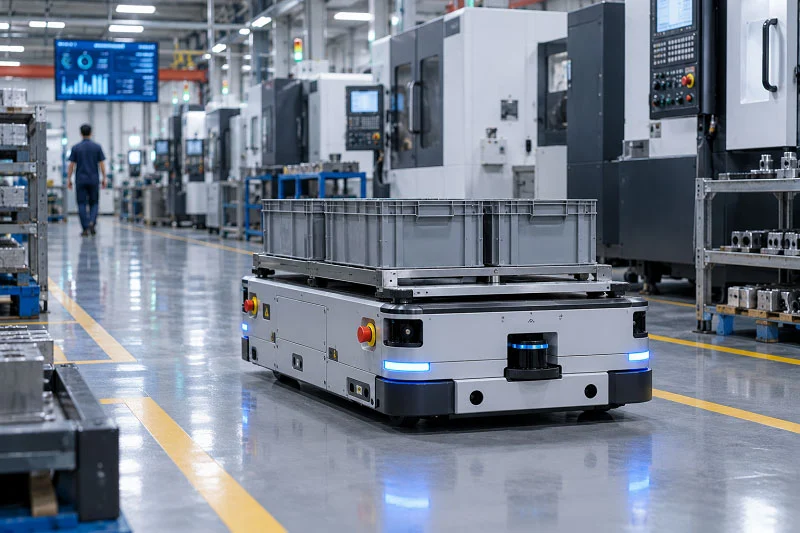

Fremtidige tendenser inden for strukturelle dele til hospitalsrobotter
Feltet bliver ved med at forbedre sig. Nye belægninger, smartere produktionsmetoder og mindre designs ændrer, hvad robotter kan gøre. Lad os se på, hvad der kommer bagefter.
Nye materialer og belægninger
Antimikrobielle overflader og selvsmørende kompositter
Hospitaler har brug for overflader, der bekæmper bakterier. Nye antimikrobielle belægninger forhindrer bakterier i at vokse på robotarme og -dæksler. Disse belægninger frigiver små partikler, der dræber bakterier ved kontakt. Nogle bruger sølv eller kobber blandet i det øverste lag. Belægningen holder i hundredvis af rengøringscyklusser.
Selvsmørende kompositter er et andet stort skridt. Disse materialer har faste smøremidler indbygget direkte i basen. PTFE- eller grafitpartikler sidder inde i plastikken eller metallet. Når overfladen slides ned, kommer der nyt smøremiddel op. Det reducerer friktionen uden behov for fedt eller olie. For forseglede samlinger betyder det mindre vedligeholdelse og længere levetid.
I praksis hjælper disse forbedringer både kirurgiske robotter og dele til plejerobotter. En løftearm til patienthåndtering drager fordel af selvsmørende lejer. De bevæger sig jævnt, selv efter mange års brug.
Automatisering og produktion efter behov
Digitale tvillinger og cloudproduktion
Digitale tvillinger er virtuelle kopier af rigtige robotdele. Ingeniører kører simuleringer på tvillingerne, før de skærer i metal. De tester bevægelse, varmeophobning og belastningspunkter. Problemer løses i software i stedet for hardware. Det sparer tid og penge.
Cloudproduktion forbinder fabrikker over hele verden. En designfil uploades til skyen. Maskiner forskellige steder læser filen og starter produktionen med det samme. Denne on-demand-model reducerer lagerbeholdningen og fremskynder leveringen. For strukturelle dele til hospitalsrobotter betyder det hurtigere ekspeditionstid på specialfremstillede dele.
Det er værd at bemærke, at automatisering også forbedrer kvaliteten. Robotceller indlæser og aflæsser CNC-maskiner uden menneskelig hjælp. De kører natten over med lyset slukket. Dele kommer af linjen med samme præcision hver gang.
Miniaturisering og modulært design
Mikrorobotik til målrettet kirurgi
Robotter bliver mindre. Mikrorobotter kan bevæge sig ind i blodkar for at levere medicin. De fjerner blodpropper eller tager vævsprøver. Disse små maskiner har brug for strukturelle dele fra hospitalsrobotter i meget lille skala. At fremstille dele så små kræver særlige teknikker. Laserskæring og mikrofræsning skaber funktioner målt i mikron.
Modulært design hjælper også. Standardled og aktuatorer klikkes sammen for at bygge forskellige robotter. En kirurgisk arm deler dele med en sygeplejerobotarm. Det reducerer designtid og lageromkostninger. Det samme ledmodul fungerer i begge systemer. Kun sluteffektoren ændres baseret på opgaven.
Dele til plejerobotter drager fordel af denne modulære tilgang. En patientløftrobot bruger den samme baseforbindelse som en forsyningsleveringsrobot. Ingeniører udskifter værktøjsbeslaget for at ændre robottens funktion. Denne fleksibilitet gør hospitalsrobotter mere overkommelige og nemmere at vedligeholde.
Miniaturisering øger tolerancerne yderligere. Mindre dele kræver strammere grænser. Produktionsmetoderne skal forbedres for at følge med. Fremtiden for strukturelle dele til hospitalsrobotter er mindre, smartere og mere tilpasningsdygtige.
Valg af NOBLE til strukturelle dele til hospitalsrobotter
At finde den rette produktionspartner påvirker alle dele af dit projekt med strukturelle dele til hospitalsrobotter. NOBLE er en full-service leverandør, der fokuserer på metal- og plastforarbejdning. Virksomheden tager sig af alt fra råmateriale til færdig montering.
Omfattende produktionskapacitet
Ekspertise inden for metal- og plastforarbejdning
NOBLE samler de vigtigste processer, som strukturelle dele til hospitalsrobotter kræver. Metalarbejde omfatter prægning og formning af metalplader, CNC-bearbejdning, metalstøbning og fremstilling af køleplader. Plastkapaciteter dækker sprøjtestøbning, CNC-bearbejdning, blæsestøbning og værktøjsunderstøttet produktion til gentagne opbygninger.
| Materialekategori | Typiske behandlingsmuligheder |
| Metal | Stansning og formning af metalplader; CNC-bearbejdning; Metalstøbning; Fremstilling af køleplader |
| Plast | Sprøjtestøbning af plast; CNC-bearbejdning; Blæsestøbning; Værktøjsstøttet produktion |
Dette sortiment betyder, at du ikke behøver at arbejde med mange leverandører. Ét team tager sig af både præcisionsbearbejdning og støbte huse.
Fra design til montering
NOBLE laver mere end blot grundlæggende produktion. Teamet hjælper med design, prototyping, fremstilling og endelig montering. Den fulde kæde er vigtig for plejerobotdele, der skal passe på samme måde på tværs af batches. Ingeniører finder toleranceproblemer tidligt. De retter designs, før værktøjet skæres til. Montering finder sted under kontrollerede forhold. Hvert trin forbliver nedskrevet.
Certificeret kvalitet og overholdelse
ISO 9001:2015 og ISO 13485:2016 certificeringer
NOBLE har ISO 9001:2015- og ISO 13485:2016-certificeringer. Den anden standard gælder for enhver organisation, der er involveret i medicinsk udstyrs livscyklus, herunder komponentproducenter og -leverandører. Den kræver et skriftligt kvalitetsstyringssystem, der understreger risikostyring, sporbarhed, procesvalidering og leverandørkontrol.
For komponentproducenter kræver ISO 13485:2016 skriftlige procedurer for procesvalidering, sporbarhed af materialer og partier, ændringskontrol og afvigelseshåndtering. Standarden kræver tydeligvis kontrol af outsourcede processer, der påvirker produktoverensstemmelse. Et certifikat alene er ikke nok. Det, der betyder noget, er faktisk at udføre validerede processer, sporbarhed og ændringskontrol. FDA's kvalitetsstyringssystem (QMSR), der trådte i kraft den 2. februar 2026, inkluderer ISO 13485:2016, men kræver ikke certifikater. Producenter af færdige enheder forbliver ansvarlige for leverandørkvaliteten. Det gør ISO 13485:2016-overholdelse til et reelt behov for fremstilling af robotdele, der er bestemt til regulerede markeder.
Collaborative Engineering Support
Optimering af designs til fremstillingsevne
Gode partnere forbedrer dit design, før produktionen starter. NOBLEs ingeniører gennemgår tegninger for at sikre fremstillingsevne. De foreslår materialeskift, der reducerer vægt eller omkostninger. De påpeger funktioner, der er svære at bearbejde eller støbe. Denne frem-og-tilbage-kommunikation sparer penge og forhindrer forsinkelser. Ved fremstilling af robotdele i stor skala holder tidlig input tolerancerne realistiske og produktionen jævn. Resultatet er hospitalsrobotstrukturdele af høj kvalitet, som du kan stole på, batch efter batch.
Hvordan en del fungerer, hvordan den er lavet, hvor præcis den skal være, og hvad den er lavet af, hænger alt sammen. Ændr én ting, og de andre ændrer sig også. En titaniumsamling, der er skåret til mikrontolerancer, fungerer slet ikke som et støbt plastikbeslag. Derfor har hospitalsrobotstrukturdele brug for et overblik. At fastgøre kun én del alene virker sjældent. Hele samlingen skal forblive stærk under belastning, varme og gentagen sterilisering.
Ved at arbejde med en certificeret producent som NOBLE sikrer du, at du lever op til medicinske standarder. Deres ISO 9001:2015- og ISO 13485:2016-certificeringer understøtter stabil ydeevne. Så brug udvælgelsesrammen på dit eget projekt. Indstil dine belastninger, afstem din proces med volumen, og vælg materialer med omhu. Du får den præcision og pålidelighed, din robot har brug for.
Ofte stillede spørgsmål om strukturelle dele til hospitalsrobotter
Hvad er strukturelle dele af hospitalsrobotter lavet af?
De fleste strukturelle dele til hospitalsrobotter er lavet af aluminium, rustfrit stål, titanium, kulfiber, PEEK eller ABS. Det er opgaven, der afgør, hvilken man skal vælge. Et kirurgisk led kræver ofte titanium. Et husdæksel kan fungere fint med støbt ABS. Hvert materiale har sin egen blanding af styrke, vægt og kemisk resistens.
Hvorfor har samlinger og aktuatorer brug for så snævre tolerancer?
En lille fejl ved leddet vokser, efterhånden som det bevæger sig ned ad armen. Denne afdrift kaster værktøjsspidsen af. Kirurgiske robotter har brug for repeterbarhed i mikronområdet. Højpræcisions CNC-bearbejdning holder disse grænser. Uden den rammer robotten det samme punkt to gange.
Hvilken fremstillingsproces passer bedst til min del?
Det afhænger af volumen og præcision. CNC-bearbejdning er egnet til prototyper og metaldele med snævre tolerancer. Sprøjtestøbning er en fordel ved store mængder huse. 3D-printning håndterer komplekse former og engangseffektorer. Mange projekter med strukturelle dele til hospitalsrobotter blander alle tre.
Kan plastikdele holde på et hospital?
Ja, hvis du vælger den rigtige polymer. PEEK og PEI er kemikalie- og varmebestandige. ABS og polycarbonat fungerer godt til huse i ikke-sterile zoner. De er nemme at støbe og tørres hurtigt af. Bare tjek, hvordan hvert materiale håndterer dit steriliseringsmiddel, før du forpligter dig.
Hvad fortæller en IP-klassificering mig egentlig?
En IP-klassificering viser, hvor godt et kabinet blokerer for støv og vand. IP67 betyder, at delen overlever kortvarig nedsænkning i vand. IP68 går endnu længere. For strukturelle dele til hospitalsrobotter holder en høj klassificering blod og rengøringsvæsker væk fra gear, lejer og elektronik indeni.
Hvordan vælger jeg en produktionspartner?
Led efter en leverandør, der håndterer metal og plast under ét tag. Tjek for ISO 9001:2015- og ISO 13485:2016-certificeringer. Spørg om sporbarhed, procesvalidering og leveringstider. En partner, der deltager i jeres designgennemgange tidligt, vil opdage problemer, før værktøjet bliver sparet.
Hvad er tolerance-stackinganalyse?
Hver del har en lille variation. Stack-up-analyse lægger disse variationer sammen. Hvis summen overstiger grænsen, rammer armen ikke sit mål. Ingeniører kortlægger hver dimension og forudsiger det værst tænkelige tilfælde. Dette trin holder hospitalsrobotternes strukturelle dele i gang som ét system.
Er dele til sygeplejeroboter forskellige fra dele til kirurgiske robotter?
De deler mange af de samme ideer. Dele til plejeroboter fokuserer ofte på holdbarhed frem for ekstrem præcision. En patientløftearm udsættes for gentagne belastninger, ikke snit på mikronniveau. Alligevel kræver begge dele stærke rammer, forseglede samlinger og materialer, der kan overleve kemisk rengøring.
