Acuan prototaip merupakan peringkat penting dalam pembangunan produk moden. Sebelum melabur dalam acuan pengeluaran yang mahal atau sistem pembuatan yang besar, jurutera perlu mengesahkan sama ada reka bentuk tersebut boleh dihasilkan, dipasang dan dilaksanakan seperti yang dijangkakan dalam aplikasi praktikal.
Prosedur pemesinan prototaip menyediakan kaedah praktikal untuk menukar model CAD kepada bahagian prototaip fizikal.
Ia boleh menghasilkan komponen berfungsi yang mempunyai bahan, struktur dan ciri prestasi yang serupa dengan produk akhir.
Aliran kerja acuan prototaip melibatkan pelbagai peringkat kejuruteraan, termasuk analisis reka bentuk CAD, pengoptimuman reka bentuk, pemilihan strategi acuan, pembuatan acuan atau acuan, pengeluaran prototaip, pemeriksaan kualiti dan penyediaan pengeluaran.
Setiap langkah akan mempengaruhi kualiti produk akhir, kos pembangunan dan kecekapan pembuatan.
Dengan perkembangan pemesinan CNC, pengacuan suntikan pantas, pembuatan bahan tambahan dan teknologi acuan canggih, syarikat kini boleh memendekkan kitaran pembangunan produk sambil mengekalkan ketepatan dan kebolehpercayaan yang tinggi.
Acuan prototaip telah digunakan secara meluas dalam industri seperti automobil, aeroangkasa, peralatan perubatan, elektronik pengguna, robotik dan peralatan perindustrian.
Artikel ini menerangkan proses lengkap alat prototaip daripada reka bentuk CAD hingga pengeluaran.
1. Memahami yang Lengkap Proses Peralatan Prototaip
Pemesinan prototaip ialah aliran kerja sistematik yang mengubah reka bentuk produk digital kepada penyelesaian pembuatan fizikal.
Walaupun matlamat utama adalah untuk mencipta komponen prototaip, prosesnya melibatkan lebih daripada sekadar menghasilkan acuan.
Peringkat pertama bermula dengan model CAD digital yang dicipta oleh pereka bentuk atau jurutera produk.
Model ini mentakrifkan geometri, dimensi, toleransi, ciri pemasangan dan keperluan fungsi komponen.
Sebelum mula membuat acuan prototaip, jurutera akan menyemak data CAD dengan teliti untuk menentukan sama ada reka bentuk tersebut sesuai untuk pembuatan.
At this stage, the engineering team analyzes factors such as part complexity, material requirements, production quantity, and expected test conditions.
Produk yang direka untuk pengacuan suntikan mungkin memerlukan pertimbangan yang berbeza berbanding dengan yang dihasilkan melalui pemesinan CNC atau tuangan silikon.
Selepas analisis reka bentuk, jurutera memilih kaedah pemesinan prototaip yang sesuai.
Keputusan ini bergantung kepada beberapa faktor:
- Kuantiti sampel yang diperlukan
- Sifat bahan yang diperlukan
- Keperluan ketepatan dimensi
- Kemasan permukaan yang dijangkakan
- Jadual Pembangunan
- Bajet pembuatan yang tersedia
Contohnya, apabila sesebuah syarikat perlu cepat menyuntik bahagian acuan pada kos acuan yang lebih rendah, ia biasanya memilih acuan prototaip aluminium.
Apabila ketepatan tinggi dan sifat mekanikal yang kuat diperlukan, alat pemesinan CNC boleh diberi keutamaan.
Untuk bukti konsep awal, alat berasaskan pembuatan bahan tambahan boleh memberikan hasil yang lebih cepat.
Sebaik sahaja kaedah perkakasan ditentukan, pengeluar akan menghasilkan prototaip perkakasan mengikut spesifikasi kejuruteraan.
Peringkat ini merangkumi pemesinan, pemasangan, kemasan dan pemeriksaan.
After the mold is completed, the manufacturer produces and evaluates the prototype parts.
Peringkat pengesahan adalah sangat penting kerana ia memberikan maklum balas pembuatan yang tulen.
Jurutera boleh membandingkan bahagian prototaip dengan model CAD, menguji prestasi produk dan menentukan pelan penambahbaikan.
Jika pengubahsuaian diperlukan, reka bentuk CAD atau struktur acuan boleh dikemas kini sebelum mula dihasilkan.
Matlamat utama alat prototaip adalah peralihan yang lancar daripada pembangunan produk kepada pembuatan.
Dengan menangani cabaran dalam reka bentuk dan pengeluaran seawal mungkin, syarikat dapat mengurangkan risiko dan meningkatkan kecekapan semasa pengeluaran berskala besar.
2. Analisis Reka Bentuk CAD dan Persediaan Kejuruteraan
Reka bentuk CAD merupakan asas kepada prosedur pemesinan prototaip. Model digital menyediakan maklumat yang diperlukan untuk pembangunan alat, perancangan pembuatan dan pemeriksaan kualiti.
Sebelum pengeluaran acuan prototaip bermula, jurutera akan menjalankan semakan reka bentuk untuk memastikan bahagian-bahagian tersebut dapat dihasilkan dengan jayanya.
Peringkat ini membantu mengenal pasti potensi masalah sebelum ia menjadi isu pembuatan yang mahal.
Menyemak Model CAD dan Keperluan Produk
Langkah pertama ialah menganalisis model CAD dan memahami keperluan produk.
Jurutera menyemak dimensi, toleransi, spesifikasi bahan, hubungan pemasangan dan keperluan fungsi bahagian-bahagian tersebut.
Faktor reka bentuk penting termasuk ketebalan dinding, geometri ciri, lubang, rusuk, bos, titik pemasangan dan bahagian yang bergerak.
Butiran ini secara langsung mempengaruhi kesukaran reka bentuk dan pembuatan acuan.
Bagi prototaip pengacuan suntikan, jurutera menilai keperluan yang berkaitan dengan acuan, seperti Sudut lukisan, garisan pemisah dan kaedah lontaran.
Bagi acuan prototaip CNC, jurutera memberi tumpuan kepada kebolehcapaian pemesinan, pergerakan alat dan reka bentuk lekapan.
Semakan CAD yang lengkap memastikan alat prototaip dapat menghasilkan semula reka bentuk produk yang dijangkakan dengan tepat.
Pengoptimuman Reka Bentuk untuk Pembuatan (DFM)
Analisis Reka Bentuk Berorientasikan Pembuatan (DFM) merupakan salah satu langkah terpenting sebelum penghasilan acuan prototaip.
DFM membantu jurutera mengubah suai reka bentuk produk untuk meningkatkan kebolehkilangan sambil mengekalkan keperluan fungsian.
Semasa proses analisis DFM, jurutera boleh melaraskan ciri-ciri kompleks yang tidak perlu, meningkatkan taburan ketebalan dinding, mengoptimumkan jejari sudut atau memudahkan operasi pemesinan.
Bagi bahagian yang dibentuk, pertimbangan DFM termasuk mengurangkan takuk, meningkatkan Sudut draf, mengoptimumkan kedudukan pintu pagar dan memastikan aliran bahan yang betul.
Bagi komponen mesin CNC, jurutera boleh mengubah suai geometri untuk meningkatkan penggunaan alat dan mengurangkan masa pemesinan.
Pengoptimuman DFM awal dapat mengurangkan kos acuan dengan ketara, memendekkan kitaran pembuatan dan mencegah kecacatan dalam proses pengeluaran prototaip.
Perancangan Reka Bentuk Peralatan Prototaip
Selepas analisis CAD dan pengoptimuman DFM, jurutera mula merancang struktur acuan prototaip.
Peringkat ini melibatkan pemilihan struktur acuan, menentukan proses pembuatan, dan menyediakan lukisan acuan yang terperinci.
Jurutera mempertimbangkan reka bentuk rongga, struktur sisipan, kaedah pemesinan, sistem penyejukan dan keperluan pemasangan.
Reka bentuk acuan yang dirancang dengan teliti memastikan kestabilan dan kebolehulangan proses pembuatan prototaip.
Bagi komponen yang kompleks, jurutera mungkin menggunakan alat simulasi untuk menganalisis potensi masalah pembuatan sebelum pengeluaran alat fizikal.
Simulasi ini berguna untuk meramalkan aliran bahan, risiko ubah bentuk dan kemungkinan masalah kualiti.
Reka bentuk dan perancangan acuan yang betul meletakkan asas yang kukuh untuk peringkat pembuatan seterusnya.
3. Memilih Kaedah, Bahan dan Strategi Pembuatan Peralatan
Selepas analisis CAD dan pengoptimuman reka bentuk selesai, peringkat penting seterusnya dalam proses acuan prototaip adalah memilih kaedah, bahan dan strategi pembuatan acuan yang sesuai.
Pilihan yang tepat secara langsung mempengaruhi kualiti prototaip, kelajuan pembangunan, ketepatan pengujian dan kos keseluruhan projek.
Alat prototaip memberi tumpuan kepada fleksibiliti dan kecekapan.
Jurutera memerlukan kaedah pembuatan yang sepadan dengan peringkat pembangunan semasa dan keperluan pengesahan produk.
Perkara pertama yang perlu dipertimbangkan ialah bilangan prototaip yang dijangkakan.
Jika hanya sebilangan kecil sampel berfungsi diperlukan, jurutera boleh memilih alat pemesinan CNC, alat lembut atau penyelesaian pembuatan bahan tambahan.
Pilihan ini menawarkan pengeluaran yang lebih pantas dengan pelaburan awal yang lebih rendah.
Bagi projek yang memerlukan ratusan atau ribuan bahagian prototaip, acuan rangka jambatan atau acuan suntikan aluminium mungkin lebih sesuai.
Kaedah ini menyediakan bahagian yang serupa dengan pengeluaran sambil membolehkan syarikat menilai prestasi pembuatan sebelum melabur dalam acuan berskala penuh.
Pemilihan bahan adalah satu lagi faktor penting.
Bahan acuan prototaip mesti memberikan ketahanan, kestabilan dimensi dan keserasian yang mencukupi dengan proses pembuatan yang telah ditetapkan.
Contohnya, aluminium biasanya digunakan dalam acuan prototaip kerana ia ringan, mudah diproses dan boleh menawarkan pengeluaran acuan yang lebih cepat berbanding keluli.
Apabila ketahanan yang lebih tinggi, rintangan haus yang lebih baik atau keadaan ujian yang lebih mencabar diperlukan, alat keluli boleh dipilih.
Jurutera juga akan mengambil kira bahan pengeluaran akhir apabila memilih kaedah acuan prototaip.
Prototaip yang diperbuat daripada bahan yang serupa dengan produk akhir boleh memberikan maklum balas prestasi yang lebih tepat.
Ini amat penting untuk industri seperti peranti perubatan, alat ganti automotif dan aplikasi aeroangkasa, kerana sifat bahan dalam industri ini secara langsung mempengaruhi kebolehpercayaan produk.
Pemilihan strategi pembuatan juga bergantung pada kerumitan bahagian-bahagiannya.
Komponen mudah boleh dihasilkan dengan cepat melalui pemesinan CNC atau percetakan 3D, manakala komponen yang terbentuk kompleks mungkin memerlukan acuan prototaip yang direka bentuk dengan teliti.
Strategi perkakasan yang berjaya mengimbangi beberapa faktor:
- Peringkat pembangunan produk
- Kuantiti prototaip yang diperlukan
- Keperluan ujian fungsian
- Prestasi bahan
- Jangkaan kemasan permukaan
- Had kos
- Matlamat pengeluaran
Pembuatan Peralatan Prototaip Proses
Sebaik sahaja kaedah dan bahan acuan dipilih, projek memasuki peringkat pembuatan.
Peringkat ini mengubah reka bentuk kejuruteraan kepada alat fizikal yang boleh menghasilkan komponen prototaip.
Pembuatan acuan prototaip memerlukan kerjasama erat antara pereka, jurutera, mekanik dan pasukan kualiti.
Ketepatan pada peringkat ini adalah sangat penting kerana ketepatan acuan secara langsung mempengaruhi kualiti bahagian prototaip.
Bergantung pada kaedah yang dipilih, pengeluar boleh menggunakan pemesinan CNC, pemesinan nyahcas elektrik, pembuatan bahan tambahan, pengisaran ketepatan, penggilapan dan teknologi pembuatan lain.
CNC Machining dan Fabrikasi Alat
Sebaik sahaja kaedah dan bahan acuan dipilih, projek memasuki peringkat pembuatan.
Peringkat ini mengubah reka bentuk kejuruteraan kepada alat fizikal yang boleh menghasilkan komponen prototaip.
Pembuatan acuan prototaip memerlukan kerjasama erat antara pereka, jurutera, mekanik dan pasukan kualiti.
Ketepatan pada peringkat ini adalah sangat penting kerana ketepatan acuan secara langsung mempengaruhi kualiti bahagian prototaip.
Bergantung pada kaedah yang dipilih, pengeluar boleh menggunakan pemesinan CNC, pemesinan nyahcas elektrik, pembuatan bahan tambahan, pengisaran ketepatan, penggilapan dan teknologi pembuatan lain.
Proses pemesinan merangkumi beberapa langkah penting:
- Penyediaan bahan mentah
- pengaturcaraan CNC
- Pemesinan kasar
- Separuh kemasan
- Kemasan ketepatan
- Pemeriksaan dimensi
Setiap peringkat pemesinan mempunyai kesan terhadap ketepatan alat akhir dan kualiti permukaan.
Bagi acuan prototaip pengacuan suntikan, operasi tambahan mungkin termasuk pemesinan rongga, pemesinan teras, pembuatan sisipan dan pemasangan komponen acuan.
Pemesinan berketepatan tinggi memastikan acuan prototaip dapat menghasilkan bahagian yang memenuhi keperluan CAD asal secara konsisten.

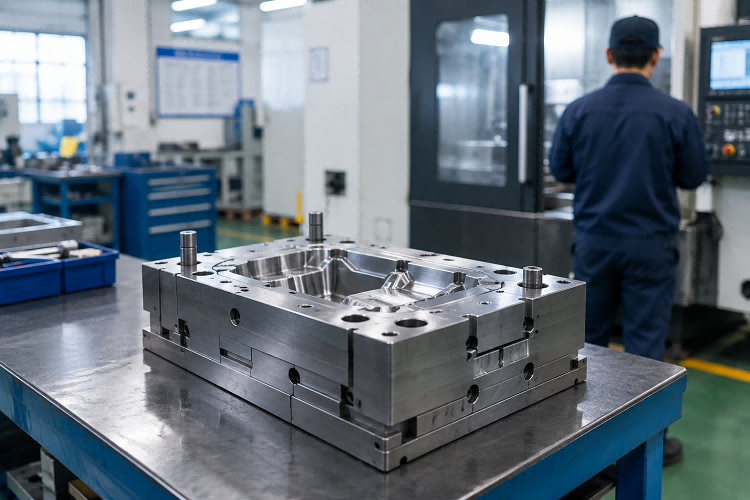

Acuan Membentuk Pau dan Kemasan permukaan
Selepas pemesinan selesai, komponen perkakas dipasang untuk persediaan penghasilan prototaip.
Pemasangan acuan memerlukan padanan yang tepat antara komponen yang berbeza, termasuk rongga, teras, sisipan, gelangsar, sistem lontaran dan komponen mekanikal yang lain.
Pemasangan yang betul adalah sangat penting kerana ralat penjajaran yang sangat kecil pun boleh menjejaskan saiz bahagian, kualiti permukaan dan prestasi acuan.
Rawatan permukaan adalah satu lagi langkah penting.
Bergantung pada keperluan produk, alat prototaip mungkin menjalani rawatan kemasan yang berbeza, termasuk penggilapan, penteksturan, penyalutan atau pengisaran permukaan.
Kemasan permukaan secara langsung mempengaruhi penampilan dan prestasi bahagian prototaip.
Bagi barangan pengguna, rawatan permukaan berkualiti tinggi membantu menilai reka bentuk visual.
Bagi komponen berfungsi, dandanan yang betul boleh meningkatkan ketahanan dan prestasi.
Sebelum pengeluaran prototaip bermula, pengeluar biasanya menjalankan pemeriksaan dimensi pada ciri-ciri utama alat untuk mengesahkan bahawa alat tersebut mematuhi spesifikasi kejuruteraan.
4. Pengeluaran Bahagian Prototaip dan Pelarasan Proses
Selepas alat dipasang dan diperiksa, pengeluar mula menghasilkan bahagian prototaip.
Pengeluaran pertama biasanya dianggap sebagai percubaan kerana jurutera perlu mengesahkan sama ada alat dan parameter pembuatan berfungsi dengan betul.
Semasa peringkat ini, pasukan pembuatan memantau keadaan proses yang penting. Untuk pengacuan suntikan, ini mungkin termasuk:
- Suhu suntikan
- Tekanan suntikan
- Masa penyejukan
- Tekanan menahan
- Suhu acuan
Bagi pengeluaran prototaip berasaskan CNC, jurutera menilai parameter pemotongan, pemilihan alat, kestabilan pemesinan dan kualiti permukaan.
Bahagian prototaip pertama diperiksa dengan teliti untuk mengenal pasti kemungkinan masalah seperti ralat dimensi, kecacatan permukaan, ubah bentuk atau masalah pemasangan.
Jika masalah ditemui, jurutera boleh mengubah suai struktur acuan, melaraskan parameter pembuatan atau mengemas kini reka bentuk produk.
Proses pelarasan ini merupakan kelebihan utama acuan prototaip.
Ia membolehkan syarikat menyelesaikan masalah sebelum memasuki pengeluaran besar-besaran yang mahal.
Melalui berbilang kitaran ujian, alatan prototaip membantu mewujudkan proses pembuatan yang stabil dan meningkatkan kemungkinan pengeluaran yang berjaya.
5. Pengujian, Pemeriksaan dan Pengesahan Reka Bentuk Prototaip
Pengujian dan pengesahan prototaip merupakan salah satu peringkat paling berharga dalam aliran kerja alat prototaip.
Tujuan mencipta prototaip bukan sahaja untuk menghasilkan sampel fizikal, tetapi juga untuk mengumpul data kejuruteraan dan mengesahkan prestasi produk.
Selepas bahagian prototaip dihasilkan, pasukan kejuruteraan menilai sama ada reka bentuk tersebut memenuhi keperluan fungsian, dimensi dan prestasi.
Pemeriksaan dimensi biasanya merupakan langkah pertama pengesahan.
Peralatan pengukur canggih, seperti mesin pengukur koordinat (CMM), sistem pemeriksaan optik dan tolok ketepatan, digunakan untuk membandingkan bahagian prototaip dengan spesifikasi CAD.
Jurutera memeriksa dimensi utama, toleransi, kedudukan lubang, antara muka pemasangan dan ketepatan geometri.
Maklumat ini membantu menentukan sama ada alat dan proses pembuatan boleh menghasilkan bahagian yang boleh diterima secara konsisten.
Pengujian fungsian merupakan satu lagi bahagian penting dalam pengesahan.
Bergantung pada aplikasi yang berbeza, prototaip mungkin menjalani ujian mekanikal, ujian persekitaran, ujian haba, ujian ketahanan atau penilaian pemasangan.
Contohnya, komponen prototaip automotif mungkin memerlukan ujian kekuatan dan getaran, manakala komponen peranti perubatan mungkin memerlukan pengesahan kebolehpercayaan dan keselamatan.
Alatan prototaip juga membolehkan syarikat menilai pengalaman pengguna dan reka bentuk produk.
Prototaip fizikal membantu pereka bentuk menyemak ergonomik, penampilan, pengendalian dan kebolehgunaan keseluruhan.
Jika masalah ditemui semasa proses pengujian, jurutera boleh kembali ke peringkat awal dan membuat penambahbaikan.
Mereka boleh mengubah suai model CAD, melaraskan dimensi perkakas, menggantikan bahan atau mengoptimumkan parameter pembuatan.
Proses penambahbaikan berulang ini mengurangkan risiko pembangunan produk dan meningkatkan kualiti produk akhir.
6. Bergerak Dari Alatan Prototaip kepada Pengeluaran Pembuatan
Matlamat utama acuan prototaip adalah untuk mewujudkan laluan yang boleh dipercayai untuk pengeluaran dan pembuatan.
Selepas ujian dan pengesahan yang berjaya, syarikat mula bersedia untuk pengeluaran berskala besar.
Semasa peringkat peralihan ini, jurutera menganalisis keputusan prototaip dan menentukan sama ada reka bentuk sedia untuk pengembangan pembuatan.
Data yang dikumpul dapat membantu pasukan mengoptimumkan alat pengeluaran, proses pembuatan, prosedur kawalan kualiti dan pelan rantaian bekalan.
Bagi sesetengah projek, acuan prototaip boleh menyokong pengeluaran kelompok kecil atau pembuatan jambatan secara langsung.
Kaedah ini amat berguna untuk produk yang memerlukan ujian pasaran, maklum balas pelanggan atau kuantiti pengeluaran awal yang terhad.
Acuan penyambung menawarkan penyelesaian yang menjimatkan dan berkesan kerana syarikat boleh menghasilkan komponen berfungsi tanpa perlu melabur dalam acuan pengeluaran yang mahal serta-merta.
Bagi produk yang dijangka mencapai pengeluaran besar-besaran, acuan prototaip memberikan maklumat berharga untuk membangunkan penyelesaian acuan kekal.
Jurutera boleh menambah baik reka bentuk acuan pengeluaran berdasarkan maklum balas prototaip, sekali gus mengurangkan potensi masalah seperti:
- Kecacatan pembuatan
- Masa kitaran yang berlebihan
- Bahan buangan
- Kesukaran perhimpunan
- Variasi kualiti
Peralihan yang berjaya daripada alat prototaip kepada produk memerlukan kerjasama antara pasukan kejuruteraan, pengilang dan jabatan kualiti.
Rakan kongsi pembuatan harus menilai kebolehskalaan pengeluaran, ketahanan alat, keperluan pemeriksaan dan kecekapan kos jangka panjang.
Alat prototaip mewujudkan persekitaran terkawal di mana syarikat boleh menguji, menambah baik dan mengoptimumkan produk mereka sebelum memasuki pembuatan berskala penuh.
7. Mengapa memilih NOBLE sebagai anda prototaip tmeleleh pengilang
NOBLE ialah usaha sama Sino-British yang dianugerahkan oleh kerajaan sebagai "Perusahaan Berteknologi Tinggi Kebangsaan". Kami mempunyai dua hala tuju perniagaan utama: "Pembuatan Pintar" dan "Produk Penjagaan". Perniagaan "Pembuatan Pintar" mengkhusus dalam menyediakan perkhidmatan sokongan projek kepada pelanggan, termasuk pemesinan dan pembuatan alat ganti.
Lebih daripada 10 tahun pengalaman pembuatan profesional dan prototaip pantas. Pasukan kami yang cekap menyediakan sokongan yang kukuh untuk projek baharu anda bagi mencapai 100% keperluan anda; Pengurusan piawai membawa kawalan kualiti yang ketat terhadap alat ganti & produk; aliran kerja yang munasabah mencapai kos yang lebih rendah dengan kualiti yang sama.
Selepas bertahun-tahun kerja keras dan pembangunan, NOBLE secara beransur-ansur berubah daripada perusahaan pemesinan dan pembuatan bahagian jitu dengan keupayaan perkhidmatan sokongan rantaian perindustrian yang lengkap kepada perusahaan berorientasikan perkhidmatan yang menyediakan sokongan penuh untuk keseluruhan projek pelanggan.
NOBLE ialah penyelesaian pembuatan tersuai sehenti yang dipercayai, daripada reka bentuk prototaip hingga pembuatan, melalui sumber pembuatan yang besar, teknologi yang sesuai, proses yang diperkemas, panduan pakar dan proses pemeriksaan kualiti yang sempurna untuk menjadikan idea anda kenyataan.
NOBLE mempunyai sijil kelayakan berikut:
ISO 9001: 2015 – Pengurusan kualiti yang mantap untuk pembuatan am. Proses yang konsisten. Kawalan yang didokumenkan. Pemeriksaan yang boleh dikesan.
ISO 13485: 2016 – Piawaian kualiti yang lebih ketat untuk bahagian peranti perubatan. Pengesahan proses yang ketat. Kebolehkesanan penuh. Diperlukan untuk bahagian yang boleh diimplan dan pembedahan.
8. Kesimpulan
Proses acuan prototaip daripada reka bentuk CAD hingga pengeluaran merupakan aliran kerja kejuruteraan lengkap yang mengubah konsep produk menjadi penyelesaian pembuatan yang andal.
Daripada analisis CAD awal dan pengoptimuman DFM kepada pemilihan alat, pembuatan, pengujian dan penyediaan pengeluaran, setiap peringkat memainkan peranan penting dalam mencapai pembangunan produk yang berjaya.
Prosedur pemesinan prototaip yang direka bentuk dengan baik bukan sekadar menghasilkan bahagian sampel.
Ia memberikan maklum balas kejuruteraan yang berharga, menambah baik strategi pembuatan dan membantu syarikat membangunkan produk dengan kualiti dan kebolehpercayaan yang lebih tinggi.
Sama ada matlamatnya adalah pengujian fungsian, pengesahan pelanggan, merapatkan pengeluaran atau persediaan untuk pengeluaran berskala besar, alat prototaip menyediakan hubungan praktikal antara konsep reka bentuk dan pengeluaran sebenar.
Dengan memilih strategi alat yang betul dan bekerjasama dengan rakan kongsi pembuatan yang berpengalaman, syarikat boleh beralih daripada reka bentuk CAD kepada pengeluaran secara berkesan, sambil mengurangkan kos, meningkatkan kualiti dan mempercepatkan inovasi.
